Sensores de visibilidad para tráfico rodado, aeropuertos, puertos y transporte marítimo

Descripción general de los instrumentos de visibilidad

Los instrumentos de visibilidad ( sensores de visibilidad ) proporcionan mediciones relacionadas con la visibilidad meteorológica. Los sensores están diseñados según el principio de dispersión frontal de aerosoles y son una nueva generación de equipos de monitoreo de visibilidad meteorológica desarrollados a partir de los instrumentos de visibilidad transmisiva. El sensor se puede utilizar ampliamente en estaciones meteorológicas, estaciones meteorológicas automáticas remotas y sectores de transporte como aeropuertos, autopistas, vías aéreas y grandes barcos.

El medidor de visibilidad ( sensor de visibilidad ) consta de un transmisor de luz, un receptor de luz y un controlador de microprocesador, entre otros componentes principales. El transmisor emite una luz pulsada infrarroja, el receptor detecta simultáneamente la intensidad de la luz pulsada dispersada por la dispersión frontal de partículas de aerosol en la atmósfera, y toda la información de medición es recopilada por el controlador de microprocesador y convertida en rango óptico meteorológico (MOR) mediante un algoritmo de modelado matemático especial.

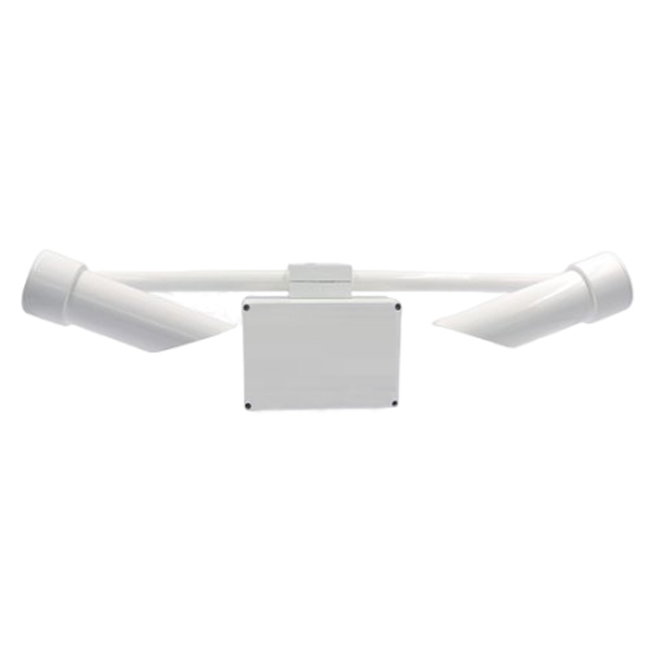

Vista frontal

El instrumento de visibilidad ( sensor de visibilidad ) requiere una fuente de alimentación de 12 V CC y un cable de comunicación RS485 de tres hilos. El instrumento envía los valores de visibilidad meteorológica y la información de estado a la computadora central en el centro de monitoreo a través de una interfaz de comunicación.

El instrumento de visibilidad proporciona varios conjuntos de comandos integrados para configurar los parámetros del sistema y controlar muchas funciones del mismo. Durante el montaje y el mantenimiento, se requiere una terminal de visualización para comprobar los parámetros del sistema y se puede utilizar para cambiar los valores de los parámetros.

Principio de funcionamiento del sensor de visibilidad

El medidor de visibilidad tiene todas las características de rendimiento de un instrumento de dispersión frontal, lo que se logra midiendo la luz dispersa frontal emitida por partículas suspendidas en una zona de muestreo de menos de 90 grados; la zona de muestreo del medidor de visibilidad está determinada por la intersección de la trayectoria óptica de transmisión del transmisor y la trayectoria óptica de recepción del receptor. Obviamente, se diferencia del coeficiente de extinción total medido por un transmisómetro en que un dispersómetro frontal mide solo el coeficiente de dispersión en un cierto ángulo, es decir, un ángulo de dispersión más estrecho cerca del ángulo de dispersión frontal central.

Se acepta generalmente que el cálculo de la visibilidad diurna y nocturna requiere la medición del coeficiente de extinción total, no del coeficiente de dispersión angular, y por lo tanto es necesario demostrar que el coeficiente de dispersión angular es, en ciertas condiciones, una proporción definida con el coeficiente de extinción atmosférica total, que consiste en la suma de los rayos dispersos y absorbidos en todo el rango.

En las mediciones de visibilidad inferiores a 100 km, las partículas en suspensión, como la niebla, el humo, la neblina, el polvo o la arena, y los diversos tipos de precipitaciones, determinan la extinción atmosférica de la luz visible y casi visible, y solo a distancias superiores a 100 km entra en juego la dispersión de la materia molecular; la absorción de partículas en suspensión y la precipitación es insignificante en comparación con su dispersión. Por estas razones, el coeficiente de dispersión total puede ser igual al coeficiente de extinción total en visibilidades inferiores a 100 km.

Parámetros técnicos del sensor de visibilidad

Vista trasera

Sensor de visibilidad s Características del instrumento:

1. Características estructurales: el medidor de visibilidad adopta un diseño estructural integrado, compacto y pequeño, el tamaño y el peso del sensor son muy pequeños, el embalaje, el almacenamiento y el transporte, fácil de instalar, también se puede utilizar como un instrumento portátil; diseño único de estructura de receptor de doble dispersión, el sol y otras interferencias de luz parásita se reducen al mínimo.

2. Las lentes de las ventanas del emisor y del receptor han sido sometidas a un tratamiento especial de revestimiento antipolvo y antimoho, que reduce en gran medida el espesor y la velocidad de acumulación de polvo en el entorno natural, y también reduce las posibilidades de contaminación por niebla salina y aceite.

3. El material de la estructura del instrumento es aluminio rígido de alta calidad y acero inoxidable 316, la superficie está anodizada y pasivada y protección de pintura multicanal; todos los tornillos son tornillos de acero inoxidable resistentes a la corrosión seleccionados; el interior de la carcasa está sellado para lograr un nivel de protección IP65, con adaptabilidad al clima costero.

4. El consumo de energía del instrumento es extremadamente bajo, menos de 1 W, por lo que se puede adaptar al modo de funcionamiento de la fuente de alimentación de batería o panel solar. Fuente de alimentación de CC de 12 V CC, conveniente para la integración del sistema.

5. El colector de instrumentos está diseñado para enfatizar la estabilidad operativa a largo plazo, con un circuito de vigilancia incorporado, que ha sido probado durante un largo período de tiempo, lo que hace que el instrumento funcione de manera estable y confiable.

6. Visualización de datos en tiempo real: el sensor puede generar una serie de información digital cada 60 segundos y la información se puede generar mediante reclutamiento pasivo.

7. El circuito de alimentación de CC del instrumento tiene un diseño doble de conexión antirretroceso y seguro de autorrecuperación; incluso si el usuario realiza una operación incorrecta, no provocará que la placa de circuito del instrumento se queme, no es necesario reemplazar el fusible y se puede restaurar a la normalidad después de volver a corregir la operación.

8. El chip de interfaz de comunicación del instrumento tiene una protección antiestática de 15 KV, que puede proteger al máximo el circuito contra el daño de la electricidad estática del cuerpo humano durante la operación de cableado del usuario.

9. El instrumento tiene medidas de protección contra rayos, su interfaz de comunicación y su interfaz de energía tienen un diseño de protección contra rayos, lo que puede minimizar el daño causado por rayos.

Procedimiento de montaje  del  sensor de visibilidad

Para la instalación del medidor de visibilidad es necesario que el usuario proporcione un poste de montaje existente, y el instrumento se suministra con abrazaderas de montaje, que tienen un margen de montaje muy grande.

Sostenga el medidor de visibilidad hacia arriba, con la abrazadera en V en la parte posterior de la caja de control cerca de la columna, y use la otra abrazadera en V y 2 tornillos para montar el medidor de visibilidad en la columna o el brazo transversal como un todo. El medidor de visibilidad montado está en posición horizontal, con las pendientes abiertas del transmisor y el receptor de dispersión hacia abajo.

Ficha técnica de sensores de visibilidad

Manual de instrucciones del sensor de visibilidad NBL-W-VS.pdf
