Medidor de visibilidad

El visibilidad, también conocido como sensor de visibilidad , es un instrumento que mide la distancia que se puede ver en la atmósfera. En meteorología, la visibilidad suele definirse como la distancia a la que se pueden ver claramente los objetos en la atmósfera. La visibilidad es una de las observaciones meteorológicas y suele medirse utilizando el metro como unidad. Un visibilidad (medidor de visibilidad) es un instrumento que mide el coeficiente de extinción atmosférica y sigue una fórmula empírica para derivar la distancia en la atmósfera que se puede observar a simple vista.

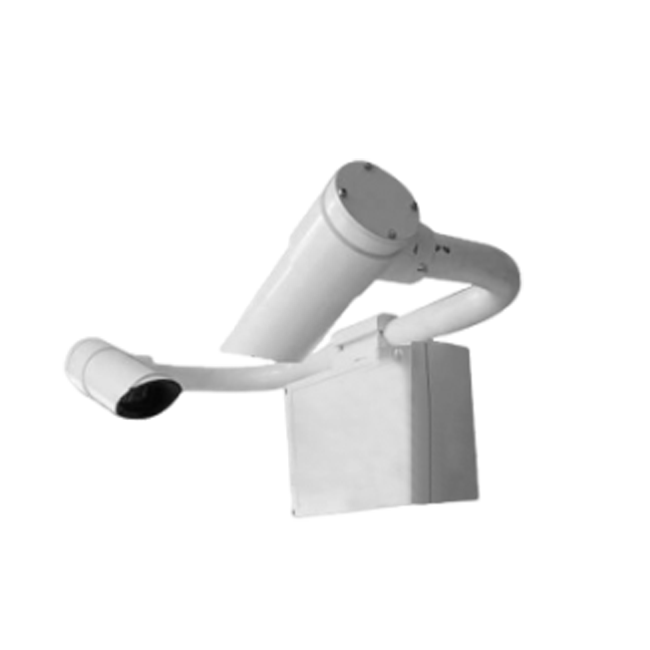

Vista frontal

El instrumento de visibilidad ( sensor de visibilidad ) requiere una fuente de alimentación de 12 V CC y un cable de comunicación RS485 de tres hilos. El instrumento envía los valores de visibilidad meteorológica y la información de estado a la computadora central en el centro de monitoreo a través de una interfaz de comunicación.

El instrumento de visibilidad proporciona varios conjuntos de comandos integrados para configurar los parámetros del sistema y controlar muchas funciones del mismo. Durante el montaje y el mantenimiento, se requiere una terminal de visualización para comprobar los parámetros del sistema y se puede utilizar para cambiar los valores de los parámetros.

El visilisímetro es un instrumento que mide la distancia visible en la atmósfera. Su método de medición se basa principalmente en la medición del coeficiente de extinción atmosférico y, a continuación, en fórmulas empíricas, en la derivación de la distancia observada a simple vista. Los resultados de la medición del visilisímetro pueden reflejar la transparencia de la atmósfera y la calidad del aire, que tienen importantes valores de aplicación para la protección del medio ambiente y la seguridad del tráfico.

¿Cuál es el principio de medición del medidor de visibilidad?

El principio de medición del visibilidad se basa principalmente en la dispersión y absorción de la luz. En la atmósfera, la luz se dispersa y absorbe por las partículas en suspensión (por ejemplo, gotas de agua, polvo, aerosoles, etc.), lo que da lugar a una atenuación de la intensidad de la luz, lo que afecta al rango de visión que podemos observar.

Los medidores de visibilidad pueden obtener el coeficiente de extinción de la atmósfera midiendo el grado de dispersión y absorción de la luz. El coeficiente de extinción es el grado en que la luz se atenúa por dispersión y absorción a medida que pasa a través de la atmósfera, y existe una relación entre su valor y la visibilidad. Por lo tanto, midiendo el coeficiente de extinción y utilizando fórmulas empíricas, el medidor de visibilidad puede calcular la distancia de visibilidad de la atmósfera, es decir, la visibilidad.

Existen varios métodos de medición para los medidores de visibilidad, uno de los cuales es el método de dispersión frontal. El método de dispersión frontal se refiere al principio de medir el coeficiente de extinción atmosférico utilizando la intensidad de la luz dispersada en una dirección determinada. El medidor de visibilidad fija la fuente de luz y el detector en la misma posición. Después de que la fuente de luz emite luz, el detector a una cierta distancia detecta la intensidad de la luz dispersada. Al medir la intensidad de la luz dispersada en diferentes direcciones, se puede deducir el coeficiente de extinción de la atmósfera.

Otro método de medición común es el método de transmisión. El método de transmisión se refiere al principio de derivar el coeficiente de extinción de la atmósfera midiendo la intensidad de la luz transmitida a través de la atmósfera. El medidor de visibilidad se configura con una fuente de luz artificial, la intensidad de la luz transmitida de la fuente de luz se detecta a una cierta distancia y el coeficiente de transmisión atmosférica se calcula para convertir la distancia de visibilidad.

En concreto, el principio de medición del visibilidad se basa en el principio de dispersión y absorción atmosférica. Cuando la luz pasa a través de la atmósfera, se dispersa y es absorbida por partículas y gases en el aire, lo que resulta en un debilitamiento de la intensidad de la luz. Al medir el grado de atenuación de la intensidad de la luz en diferentes direcciones, el visibilidad puede deducir el coeficiente de extinción de la atmósfera. Basándose en una fórmula empírica, el coeficiente de extinción se convierte luego en la distancia de observación a simple vista, es decir, la visibilidad. Sus resultados de medición pueden ayudarnos a comprender la calidad de la atmósfera y las condiciones ambientales, lo que tiene un importante valor de aplicación para la seguridad del tráfico y la protección del medio ambiente.

Parámetros técnicos del sensor de visibilidad

Vista trasera

El procedimiento de medición del medidor de visibilidad es el siguiente:

Determinar el punto de medición, que normalmente se elige en un lugar con un campo de visión amplio y libre de obstrucciones, por ejemplo, en la cima de una colina, cerca de una pista de aeropuerto, etc.

Instalar y calibrar el medidor de visibilidad para garantizar la precisión y confiabilidad del instrumento.

Inicie el instrumento para tomar mediciones y registrar parámetros meteorológicos como la temperatura atmosférica, la humedad y la presión del aire.

Calcular el coeficiente de extinción de la atmósfera basándose en los datos medidos por el instrumento.

Según la fórmula empírica, el coeficiente de extinción se convierte en distancia de observación a simple vista, es decir, visibilidad.

Los resultados de la medición se registran y cotejan para su análisis y procesamiento.

El medidor de visibilidad tiene un valor de aplicación importante en la seguridad del tráfico y la protección del medio ambiente.

En primer lugar, el valor de aplicación del medidor de visibilidad en la seguridad del tráfico se refleja principalmente en los siguientes aspectos:

Monitoreo de visibilidad: el medidor de visibilidad puede monitorear la condición de visibilidad alrededor de la carretera o el aeropuerto en tiempo real, proporcionando datos precisos a los conductores para ayudarlos a ajustar razonablemente la velocidad y mantener una distancia segura en condiciones de baja visibilidad, a fin de reducir la ocurrencia de accidentes de tránsito.

Función de alerta temprana: cuando el medidor de visibilidad detecta que la visibilidad es inferior a un determinado nivel, puede emitir una señal de advertencia a tiempo para recordar a los conductores que presten atención a la seguridad del tráfico y tomen las medidas correspondientes.

Evaluación del entorno del tráfico: los datos de medición del medidor de visibilidad pueden ayudar a evaluar la calidad del entorno del tráfico, comprender el grado de contaminación atmosférica y las condiciones meteorológicas y proporcionar una base para la toma de decisiones para el departamento de gestión del tráfico.

En segundo lugar, el valor de aplicación del medidor de visibilidad en la protección del medio ambiente se refleja principalmente en los siguientes aspectos:

Monitoreo de la calidad del aire: los medidores de visibilidad pueden monitorear la concentración de partículas suspendidas en la atmósfera, lo que refleja la calidad del aire. Los resultados de las mediciones pueden ayudar a las personas a comprender las condiciones ambientales y tomar las medidas de protección correspondientes.

Predicción de la contaminación del aire: Los datos de medición de los medidores de visibilidad se pueden utilizar para analizar y predecir las condiciones meteorológicas del entorno, por ejemplo, predecir fenómenos meteorológicos como neblina, tormentas de polvo, etc., a fin de tomar las medidas correspondientes para reducir la contaminación del aire.

Investigación en los campos de la física, la química y la biología atmosféricas: los medidores de visibilidad pueden proporcionar datos atmosféricos precisos, proporcionando a los científicos información de investigación importante y ayudando a obtener una comprensión más profunda de las propiedades de la atmósfera en términos de física, química y biología.

El medidor de visibilidad (medidor de visibilidad) es un importante instrumento de observación meteorológica, sus resultados de medición pueden ayudarnos a comprender la calidad de la atmósfera y las condiciones ambientales, para la protección del medio ambiente y la seguridad del tráfico y otros aspectos tienen un valor de aplicación importante.

En resumen, el medidor de visibilidad tiene un valor de aplicación importante en la seguridad del tráfico y la protección del medio ambiente. Su aplicación y desarrollo pueden ayudarnos a comprender mejor las condiciones ambientales y a tomar medidas de protección eficaces para promover el desarrollo sostenible de la sociedad humana.

Ficha técnica del  sensor de visibilidad

Manual de instrucciones del sensor de visibilidad NBL-W-VS.pdf
