Sensor de lluvia con balde basculante doble, salida RS485 de 0,1 mm

El sensor de lluvia de doble balde basculante es un instrumento que puede medir de forma precisa y remota la cantidad de precipitación líquida, la intensidad de la precipitación, el tiempo de inicio y fin de la precipitación. El sensor de lluvia de doble balde basculante se puede utilizar en estaciones meteorológicas, estaciones hidrológicas, agricultura, silvicultura, defensa nacional y otros departamentos relacionados. Se utiliza ampliamente en sistemas de informes hidrológicos automáticos, estaciones de informes de campo automáticos, control de inundaciones, programación del suministro de agua, gestión del agua de los embalses de las centrales eléctricas y otros datos importantes de apoyo.

Sensor de lluvia de balde basculante doble Parámetros técnicos:

Sensor de lluvia de doble balde basculante con calibre de carga de agua Ф200 ± 0,6 mm, rango de medición de hasta 0-4 mm/min (intensidad de precipitación), resolución de hasta 0,1 mm (3,14 ml), precisión de ± 4 % (prueba estática en interiores, intensidad de lluvia de 2 mm/min). Admite una variedad de modos de suministro de energía, incluidos CC 5 V, CC 12 V-24 V, etc. También hay otros modos de suministro de energía disponibles a pedido. En cuanto a la forma de salida, el sensor de lluvia de doble balde basculante tiene una variedad de métodos de salida, como señal de conmutación, voltaje y RS485 para satisfacer las necesidades de diferentes escenarios de aplicación.

El principio de funcionamiento del sensor de lluvia de doble cubeta basculante es la mejora del pluviómetro de cubeta basculante simple. Como el pluviómetro de cubeta basculante simple inyectará precipitación en la cubeta basculante durante el proceso de basculamiento, la diferencia de lluvia en la precipitación es grande, lo que es fácil de producir errores. Al usar múltiples cubetas basculantes, el pluviómetro de doble cubeta basculante inyecta de manera uniforme diferentes intensidades de precipitación natural en las cubetas basculantes de medición, lo que reduce el error de medición debido a diferentes intensidades de precipitación.

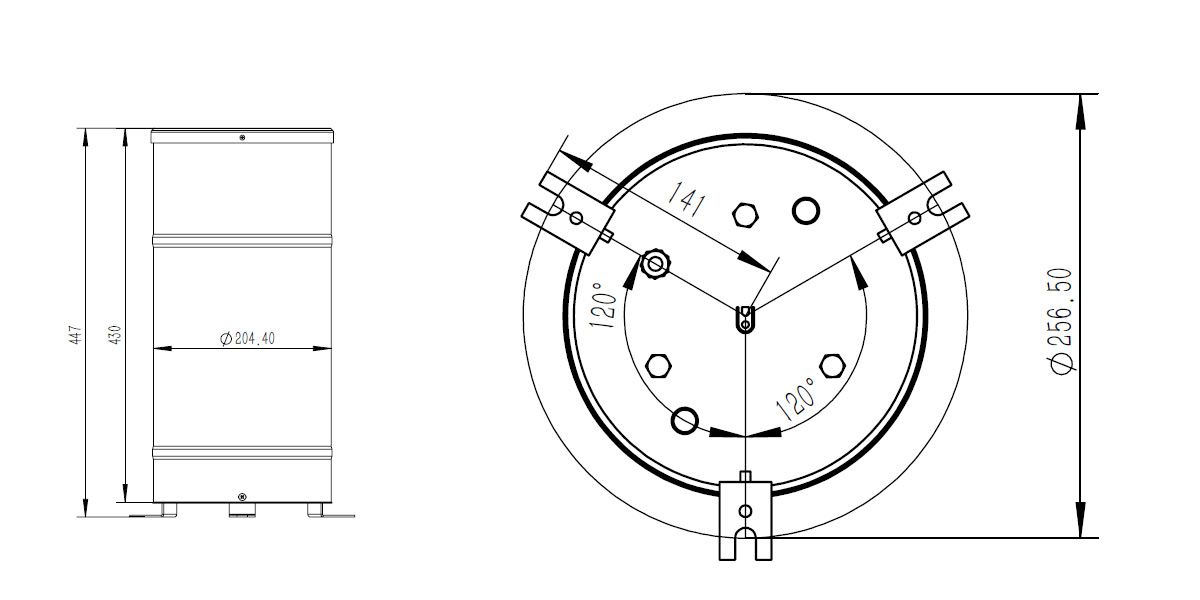

Sensor de lluvia con balde basculante doble Dimensiones:

La instalación del sensor de lluvia de doble balde es muy sencilla, solo debes seguir los siguientes pasos:

1. Seleccione la ubicación de instalación del sensor de acuerdo con los requisitos reales, como el suelo, un cilindro grande casero, una brida de poste de hierro o el techo de la casa;

2. Ajuste los tres tornillos niveladores del chasis o los tornillos de fijación de la placa triangular de manera que la burbuja niveladora indique nivel;

3. Siga el diagrama esquemático para ensamblar y fijar el sensor;

4. Después de la fijación, abra el barril de lluvia, corte la atadura de nailon del embudo, inyecte lentamente agua en el sensor de lluvia, observe el proceso de vuelco del balde y verifique si los datos se reciben en el instrumento de recolección;

5. Inyecte agua cuantitativa (60-70 mm), si los datos que se muestran en el instrumento de recolección coinciden con el agua inyectada, significa que el instrumento está normal, de lo contrario, debe revisarse y ajustarse;

6. Evite desmontar el sensor durante la instalación.

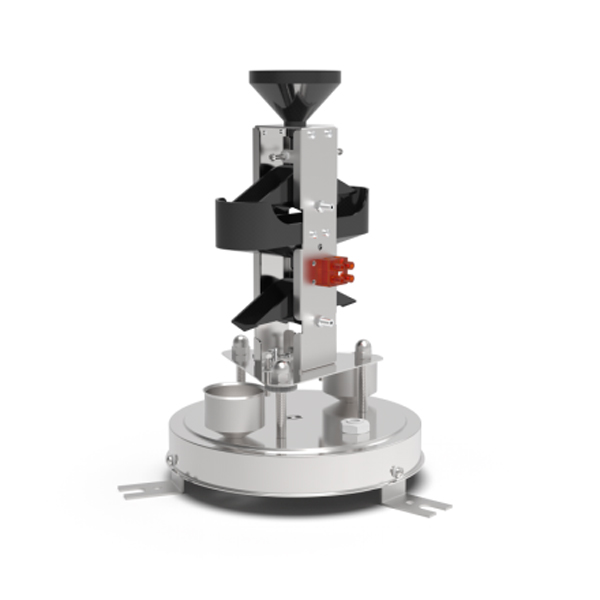

El proceso de funcionamiento del sensor de lluvia de balde basculante doble es el siguiente:

1. El transportador de agua recoge la precipitación y entra en la tolva superior a través del embudo.

2. Cuando la tolva superior alcanza el límite superior (0,2 mm/0,5 mm), se da vuelta y la precipitación ingresa a la tolva de medición a través del embudo recolector y el tubo del acelerador.

3. El vaso de medición se da vuelta una vez, la cantidad de precipitación es de 0,1 mm y luego la precipitación ingresa al vaso de materialización desde el vaso de medición;

4. se coloca un pequeño imán en el centro de la tolva basculante y se coloca un interruptor de láminas en la parte superior del imán; cuando la tolva basculante de conteo se gira una vez, el interruptor de láminas se cierra una vez, produciendo una señal de pulso;

5. La señal de pulso se envía al contador en el colector para realizar el conteo, cada conteo es de 0,1 mm.

Gracias a esta serie de procesos de trabajo precisos, el sensor de lluvia de doble cubeta basculante proporciona un medio de monitoreo de precipitaciones altamente preciso y estable para los campos meteorológicos e hidrológicos. Desempeña un papel importante en el control de inundaciones, la programación del suministro de agua, la gestión del agua de los embalses de las centrales eléctricas y otras áreas clave.
