Registradores de datos para estaciones meteorológicas

 Registradores de datos para estaciones meteorológicas

La función principal de las estaciones meteorológicas es observar y registrar de forma continua y sistemática diversos elementos meteorológicos de la atmósfera, como la temperatura, la humedad, la presión atmosférica, la velocidad y la dirección del viento, las precipitaciones, etc., y utilizar estos datos para la previsión meteorológica, la investigación climática, la planificación agrícola, la protección del medio ambiente, la alerta de desastres y otros campos. A través de la observación de las estaciones meteorológicas, podemos comprender mejor los patrones de cambio y las características de la atmósfera, proporcionando una base importante para la producción, la vida y la investigación científica de las personas.

En el campo de la monitorización meteorológica, la precisión de los datos y el tiempo real son cruciales. El gateway IoT edge con pantalla táctil (registrador de datos), con sus potentes funciones y rendimiento confiable, es la opción ideal para el registro de datos de estaciones meteorológicas.

Características principales del registrador de datos

*1. CPU ARM de alto rendimiento: la CPU de 32 bits de alto rendimiento basada en la arquitectura ARM garantiza una alta eficiencia y estabilidad del procesamiento de datos.

*2. Interfaces enriquecidas:

● 2 puertos Ethernet RJ45

● 4 puertos RS232 (1 de los cuales se puede utilizar para DEPURACIÓN)

● 3 interfaces RS485 (1 de las cuales está multiplexada con RS232)

● 4*entradas digitales

● 8*entradas analógicas de carretera (AD de 12 bits, admite corriente de 4-20 mA o señal de voltaje de 0-5 V)

● 4*salida de relé de carretera

● 5* salidas de energía en carretera (para fuente de alimentación periférica)

● 1*interfaz I2C

● 1*Interfaz serial de nivel TTL

*Interfaz USB (se puede conectar a un disco U para almacenar datos)

*módulo GPS y WIFI opcional

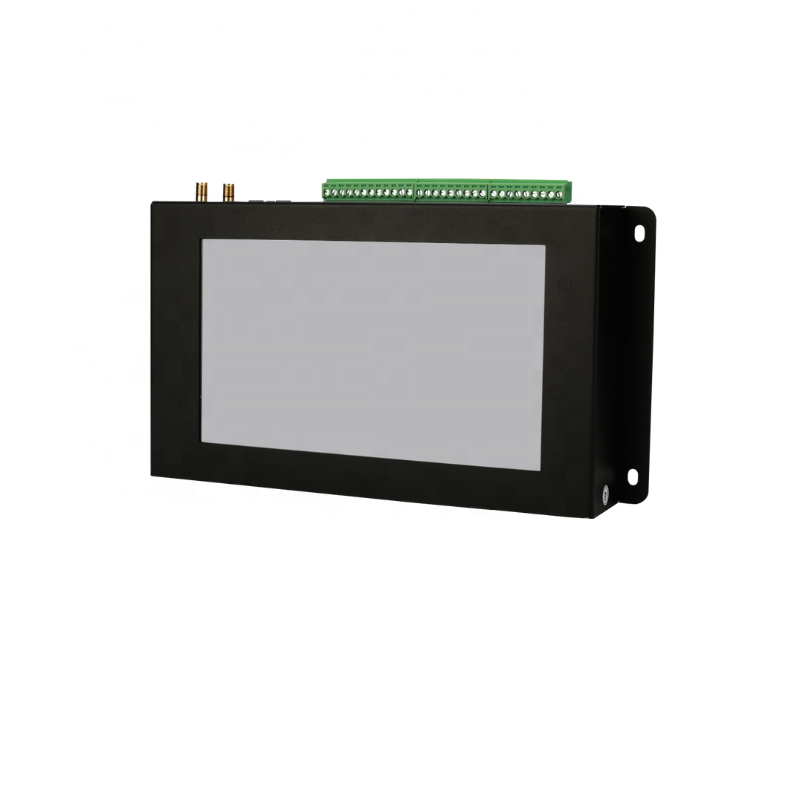

Pantalla táctil de alta definición de 7 pulgadas (propietaria de TG462S): visualización intuitiva de datos en el sitio, mejora la experiencia del usuario y facilita el mantenimiento y la operación en el sitio.

Almacenamiento de alta capacidad: hasta 1 GB de memoria flash, admite expansión de tarjeta Micro SD hasta 32 GB para garantizar un almacenamiento de datos seguro.

Conexión de red de alta velocidad: admite LTE CAT 6/CAT4 (opcional), lo que proporciona suficiente ancho de banda para garantizar la transmisión de datos de alta velocidad.

Programabilidad: admite C/C++, Python (puede requerirse firmware personalizado) y programación Node-RED para satisfacer necesidades individuales.

Funciones diseñadas específicamente para estaciones meteorológicas

Adquisición y procesamiento de datos en tiempo real: admite la adquisición de datos de una variedad de sensores, incluidos temperatura, humedad, velocidad del viento, dirección del viento, precipitaciones, radiación solar, etc., para garantizar la precisión y los datos en tiempo real.

Gestión remota: admite diagnóstico remoto, actualización y recuperación automática de fallas, reduce los costos de operación y mantenimiento y mejora la eficiencia.

Seguridad de datos: admite cifrado de secreto de estado y protocolos multi-VPN para garantizar la seguridad de la transmisión de datos.

Soporte de video e imágenes: Soporte opcional para transmisión de video, superposición de datos de video y funciones de captura de imágenes, proporcionando datos más dimensionales para el monitoreo del clima.

Áreas de aplicación de los registradores de datos

Los gateways de borde (registradores de datos) no solo son adecuados para estaciones meteorológicas, sino que también se utilizan ampliamente en monitoreo hidrológico, industria 4.0, agricultura 4.0, ciudades inteligentes, industria energética, municipios inteligentes y transporte inteligente.

El gateway de borde IoT con pantalla táctil (registrador de datos), con su excelente rendimiento y sus abundantes funciones, es la primera opción para el registro de datos de estaciones meteorológicas. Ya sea que se trate de una organización profesional de monitoreo meteorológico, una institución de investigación científica o una empresa con necesidad de datos meteorológicos, TG462/TG462S puede brindarle soluciones confiables y eficientes. ¡Contáctenos hoy para obtener más detalles!

Especificaciones de los registradores de datos:

Sistema

● CPU: ARM Cortex A7 de 32 bits, 528 MHz

● Flash: TG462: 256 MB (ampliable a 1 GB) *

TG462S (modelo de pantalla táctil): 1 GB

● Memoria: 256 MB DDR3

Interfaz celular

● Conector de antena: 2 × 50 Ω SMA hembra

● Ranura para SIM: 1

Pantalla LCD

● TG462S: 800*480, pantalla táctil TFT

Interfaces Ethernet

● Puertos: 2-RJ45 (1-WAN, 1-LAN o 2-LAN, configurados por software)

● Velocidad de datos: 10/100 Mbps (detección automática), MDI/MDIX automático, aislamiento magnético de 1,5 KV

Interfaz serial

● Conector: Bloque de terminales, conector hembra de 3,5 mm con bloqueo

● Puertos: 4 x RS232 (1 para depuración), 3 x RS485

● Velocidad en baudios: 100 bps a 230 400 bps

● Protección ESD de 15 KV

Wi-Fi (opcional)

● Conector de antena: 1 × 50 Ω SMA macho (o 2, opcional)

● Estándar: IEEE 802.11b/g/n, compatible con modos AP y Cliente

● Velocidad de transmisión: IEEE802.11b/g: hasta 54 Mbps; IEEE802.11n: hasta 300 Mbps

● Seguridad: Abierta, WPA, WPA2, WPA/WPA2 Enterprise, Radius

GPS (opcional)

● Módulo: Módulo GPS independiente incorporado o GNSS desde el módulo celular

● Conector de antena: 1 × 50 Ω SMA hembra

E/S

● Conector: Bloque de terminales, conector hembra de 3,5 mm con bloqueo

● DI: 4 DI

Lógica 0: Contacto húmedo 0-3 VCC o contacto seco cerrado

Lógica 1: Contacto húmedo CC 5-30 V o contacto seco abierto

● DO: 4 relés (salida de 5 A y 30 V CC/250 V CA)

● ADC: AD de 8 x 12 bits, admite entrada de señal de corriente de 4-20 mA o entrada de señal de voltaje de 0-5 V (opcional)

● I2C: 1, para sensores de temperatura y humedad

● Tiempo de vida: 1

● Potencia de salida: 5 VDD

Salida de 12 V de 3 canales;

Salida de 9 V de 1 canal, corriente nominal 1 A;

Salida de 1 canal de 5 V, corriente nominal 1 A;

Protección contra sobrecorriente incorporada, para entrada de alimentación de CC de dispositivos externos

Almacenamiento externo

● Puerto USB: 1 x USB 2.0

● Ranura Micro SD: 1 tarjeta TF, hasta 32 GB

● Uso: Programa de usuario, almacenamiento de datos y actualización de firmware

Requisitos de energía

● Conector: 4 pines con bloque de terminales de 3,5 mm Entrada de alimentación principal y de respaldo

● Alimentación estándar: CC 12 V/1,5 A

● Voltaje de entrada: 5-35 VCC

● Modo de adquisición de datos: 251 mA ～ 357 mA a 12 V CC

● Modo de comunicación: 305 mA ～ 412 mA a 12 V CC

Software

● Protocolos de red: PPP, PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, RIPv1/v2, OSPF, DNS, DDNS, HTTP, ARP, QoS, SNTP, Telnet, VLAN, SSH

● Puerto serie: MQTT, transparente (cliente/servidor TCP, cliente/servidor UDP), puerta de enlace Modbus (Modbus RTU a Modbus TCP)

● Túnel VPN: IPsec/PPTP/L2TP/GRE/OpenVPN

● Cortafuegos: ACL/DMZ/Mapeo de puertos/Enlace MAC

● Gestión: Web, CLI, SMS, Cloud DMP (Plataforma de gestión de dispositivos) *

● Confiabilidad: conmutación por error de WAN, vigilancia de hardware y software

● Desarrollo secundario: basado en OpenWrt, compatible con Python, LUA y SDK

Físico

● Protección de entrada: IP30

● Carcasa y peso: Metal

TG462: 850 g (1,87 libras)

TG462S: 900 g (1,98 lb), sin accesorios

● Dimensiones: 228 × 122,5 × 38,2 mm (8,97 × 4,82 × 1,50 pulgadas)

● Montaje: Montaje en pared, escritorio

Ambiental

● Temperatura de funcionamiento: -35 °C a +75 °C (-31 °F a +167 °F)

● Temperatura de almacenamiento: -40 °C a +80 °C (-40 ℉ a +176 ℉)

● Humedad: 0% a 93% (sin condensación) a 25 °C/77 ℉

Otro

● Indicadores LED: Intensidad de la señal, WIFI, Sistema (SYS), En línea, Energía (PWR), GPS*

● Período de garantía: Estándar: 12 meses, Extendida: 2-5 años*(Consulte la política de garantía)

● Aprobaciones: CE*, RCM*, NBTC*, FCC*(*En proceso)

Modelo:

   1. TG462

       Puerta de enlace de IoT Edge

   2. TG462S

       Puerta de enlace de IoT Edge con pantalla táctil

Número de pieza:

   1.TG462-<1>-<2>

   2. TG462S-<1>-<2>

Descripción:

   1. 4G/3G*, 256 MB de memoria Flash (1 GB*), 1 WAN, 1 LAN, USB, 4 RS232, 3 RS485, 1 I2C, 1 TTL, 8 ADC, 4 DI, 4 DO, 5 salidas de alimentación, 1 ranura para micro SD, WIFI/GPS*

   2. 4G/3G*, pantalla táctil de 7", memoria Flash de 1 GB, 1 WAN, 1 LAN, USB, 4 RS232, 3 RS485, 1 I2C, 1 TTL, 8 ADC, 4 DI, 4 DO, 5 salidas de alimentación, 1 ranura Micro SD, WIFI/GPS*

       ● <1>, significa diferentes redes (4G, 3G) y módulos para diferentes países y regiones

       ● <2>=W, WIFI

       ● <2>=G, GPS (GPS independiente)

       ● <2>=1, 1 GB de memoria Flash (la memoria Flash predeterminada del modelo TG462 es de 256 MB)

Banda de frecuencia:

   1. 4G LTE CAT 4

   ● Europa, Oriente Medio y África: B1/B3/B5/B7/B8/B20/B38/B40/B41

   ● Australia y Nueva Zelanda: B1/B3/B5/B7/B8/B28

   ● No disponible: B2/B4/B5/B12/B13/B14

   2.3G/HSPA/UMTS/WCDMA

   ● Región: 900/2100 MHz o 850/1900/2100 MHz

   ● Global: 800/850/900/1900/2100

1. <1> en el número de pieza significa una banda de frecuencia diferente para diferentes mercados, mientras que <2> significa con WIFI, GPS u otras funciones; consulte a los representantes de ventas o a su socio local para obtener más información.

2. Las bandas de frecuencia en la tabla son solo una parte de nuestros modelos. Si no puede encontrar la banda de frecuencia en su región, no dude en contactarnos.

Hoja de datos del recopilador de datos TG462-TG462S (registrador de datos)_V2.2.1

TG462-TG462S-Recopilador de datos-Registrador de datos-Hoja de datos_V2.2.1.pdf
