Estaciones Meteorológicas

Estación meteorológica ultrasónica todo en uno RS485 Modbus

Todo-en-un sensor de la estación meteorológica ultrasónica es una detección totalmente digital, sensores de alta precisión, puede detectar con rapidez y precisión la velocidad del viento, dirección del viento, la temperatura atmosférica, humedad atmosférica, presión atmosférica, la unidad de procesamiento de señal incorporada puede ser de salida de acuerdo a las necesidades del usuario de las señales correspondientes, puede ser opcionalmente integrado con el PM2.···

Consulta

Tel/WhatsApp:+8615367865107

Email:Arvin@niubol.com +Cerca de 100 empresas asociadas en más de 68 países. Estamos comprometidos a proporcionar productos prácticos y de alta calidad para satisfacer sus necesidades y ayudarle a resolver problemas.

Detalles del producto

El sensor de estación meteorológica ultrasónica todo en uno es un sensor de detección totalmente digital y de alta precisión que puede detectar de forma rápida y precisa la velocidad y la dirección del viento, la temperatura atmosférica, la humedad atmosférica y la presión atmosférica. La unidad de procesamiento de señales incorporada puede generar señales correspondientes según las necesidades del usuario y se puede integrar opcionalmente con PM2.5, PM10, ruido, radiación, lluvia y otros elementos. El diseño estructural de alta resistencia puede funcionar de manera confiable en entornos climáticos hostiles, alta integración y robustez. Ampliamente utilizado en meteorología, medio ambiente, aeropuertos, puertos, laboratorios, industria, agricultura y transporte.

Sensor  de estación meteorológica ultrasónica todo en uno Parámetros técnicos:

Voltaje de suministroCC 9-24 V
Salida de señalRS485
Protocolo de comunicaciónProtocolo MODBUS
Tasa de baudios9600 puntos por segundo
Consumo medio de energía0,4 W (sin sensor de polvo)/1 W (con sensor de polvo)
Temperatura de trabajo-40-80°C
Humedad de trabajo0-95 % de humedad relativa
Clase de protecciónIP65

Principio de funcionamiento del sensor meteorológico ultrasónico todo en uno

El principio de detección de la velocidad del viento es medir el tiempo de transmisión ultrasónica del sensor N al sensor S y compararlo con el tiempo de transmisión del sensor S al sensor N. De manera similar, compare el tiempo ultrasónico de O a E y de E a O. (N = Norte, S = Sur). (N = Norte, S = Sur, E = Este, O = Oeste) Por ejemplo, si el viento sopla desde el norte, el tiempo de transmisión de la onda ultrasónica de N a S será más corto que el de S a N, y el tiempo de O y E será el mismo que el tiempo de transmisión de E a O. Al calcular la diferencia en el tiempo de transmisión de las ondas ultrasónicas entre los dos puntos, se puede calcular la velocidad y la dirección del viento. Este cálculo no está relacionado con otros factores como la temperatura.

El sensor de lluvia utiliza un sensor piezoeléctrico cerámico que detecta la lluvia en función de la fuerza de impacto y controla la lluvia, desde ligera hasta intensa, midiendo cada gota de lluvia y calculando así la cantidad de lluvia. Las gotas de lluvia se ven sometidas al peso de las mismas y a la resistencia del aire durante el aterrizaje y alcanzan el suelo a una velocidad constante, según P=mv. La medición del impacto se puede derivar del peso de las gotas de lluvia y, por tanto, de la cantidad de lluvia continua.

Parámetros técnicos de las estaciones meteorológicas:


RangoExactitudResolución
Velocidad del viento0~60 m/s±0,3+3 % FS0,01 m/s
Dirección del viento0~359°±3°
Temperatura-40~80℃±0,5℃0,1℃
Humedad0 ~ 100 % de humedad relativa±5 % de humedad relativa0,1 humedad relativa
Presión barométrica10~1100 hPa±1,5 hPa0,1 hPa
PM2.50~1000 ug/m3±10%1ug/m3
PM100~2000 ug/m3±10%1ug/m3
Ruido30 ~ 130 dB±5 dB0,1 dB
Iluminación0 ~ 200 000 lux±7%10 lux
Lluvia0 ~ 8 mm/min±10%0,01 mm
Radiación solar0~1500 W/m2±10%1 W/m2

Precauciones de instalación de la estación meteorológica ultrasónica todo en uno

Los sensores integrados multifactoriales ultrasónicos pueden cumplir con una serie de especificaciones y pueden usarse en diferentes entornos alrededor del mundo, sin necesidad de mantenimiento complejo ni calibración en el campo.

1. Verifique con frecuencia para asegurarse de que el sensor no sea interferido por otros equipos operativos, como transmisores de radio/radar, motores de barcos, motores, etc.

2. No instalar en una superficie nivelada ningún dispositivo de escaneo por radar, se debe mantener al menos una distancia de 2 metros;

3. Se recomienda mantener distancia de algunas de las antenas receptoras de radio circundantes;

3. La posición de instalación debe estar lejos de la fuente de vibración;

4. utilice el cable recomendado por nuestra empresa;

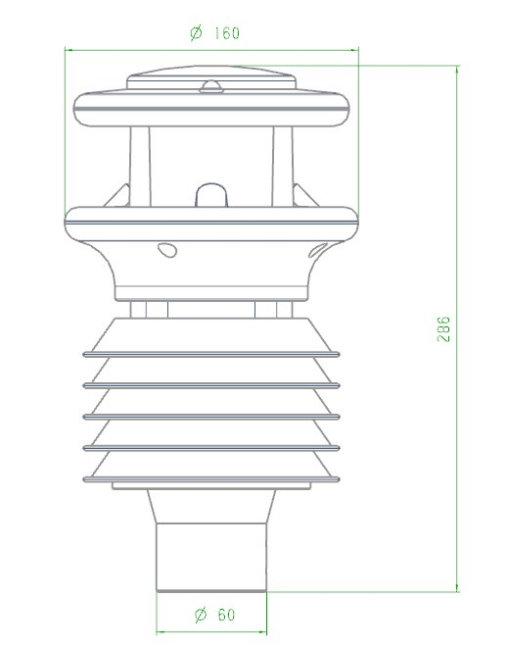

Dimensiones de la estructura.png

5. Si el cable está cortado y no está conectado correctamente, o si el blindaje del cable no está conectado correctamente, simplemente conéctelo de acuerdo con las instrucciones de la guía de instalación;

6. Asegúrese de que el equipo esté provisto de una fuente de alimentación continua durante su funcionamiento;

7. Evite los restos de edificios circundantes, como árboles, postes de servicios públicos, edificios altos, etc., que pueden afectar la precisión del medidor ultrasónico de velocidad y dirección del viento;

La Organización Meteorológica Mundial ofrece los siguientes consejos:

1. Normas de instalación de instrumentos meteorológicos: 10 metros sobre el nivel del suelo en áreas abiertas; se entiende por áreas abiertas aquellos 10 metros por encima de la altura de cualquier obstáculo para el instrumento meteorológico;

2. Si se instala en un edificio, la altura teórica de la instalación del instrumento meteorológico debe ser 1,5 veces la altura del edificio;

3. Si se instala sobre una botavara en un mástil, una torre o una rama de un mástil, la longitud de la botavara o de la rama debe ser el doble del diámetro mínimo o de la diagonal de la torre. La botavara debe instalarse del lado del viento predominante;

Estación meteorológica ultrasónica todo en uno.jpgEstación meteorológica ultrasónica todo en uno.jpg

Métodos de instalación de la estación meteorológica ultrasónica todo en uno

Los métodos de instalación son los siguientes:

Posicionamiento: generalmente la unidad se monta en un tubo de montaje vertical para garantizar que las mediciones se tomen en el mismo plano horizontal;

Alineación: el detector debe instalarse con el punto de orientación apuntando hacia el norte antes de fijarlo.

Nota: Es ideal utilizar una brújula estándar para determinar la dirección del polo norte geográfico durante la instalación y mantener el instrumento apuntando al norte en la misma dirección que la brújula;

Instalación: El tubo de montaje requiere 3 orificios espaciados de manera uniforme, tornillos autorroscantes M5, colocados a 7,5 mm de la parte superior del tubo y pasando el cable a través del tubo de montaje;

sensor de estaciones meteorológicas.jpg

NOTA: El usuario debe proteger adecuadamente el cable contra tirones. El enchufe se puede conectar al enchufe de la unidad girándolo y empujándolo suavemente hacia adentro. Una vez que el enchufe está conectado, se puede bloquear en su lugar girando el manguito exterior en el sentido de las agujas del reloj. El dispositivo se puede fijar al tubo de montaje con 3 tornillos de acero inoxidable. El cliente debe asegurarse de que la unidad se instale en un área abierta de modo que los edificios circundantes no obstruyan el flujo de aire ni provoquen floculación. No instale la unidad cerca de transmisores de radar o radio.

Ficha técnica del sensor de la estación meteorológica ultrasónica todo en uno

Manual de instrucciones del sensor meteorológico ultrasónico todo en uno.pdf

Catálogo de sensores

Catálogo de sensores agrícolas y estaciones meteorológicas-NiuBoL.pdf

Catálogo de estaciones meteorológicas-NiuBoL.pdf

Catálogo de sensores agrícolas-NiuBoL.pdf
