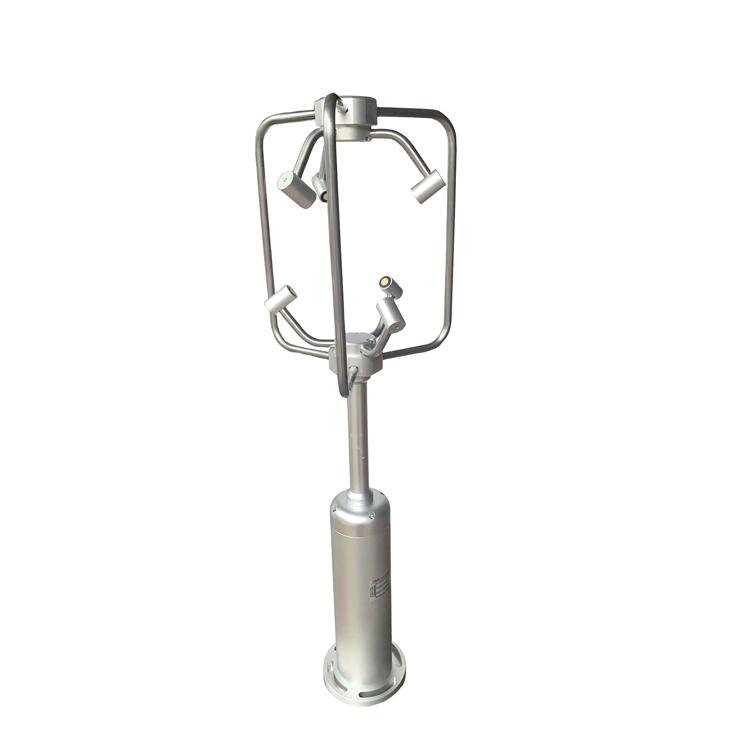

Anemómetro ultrasónico 3D

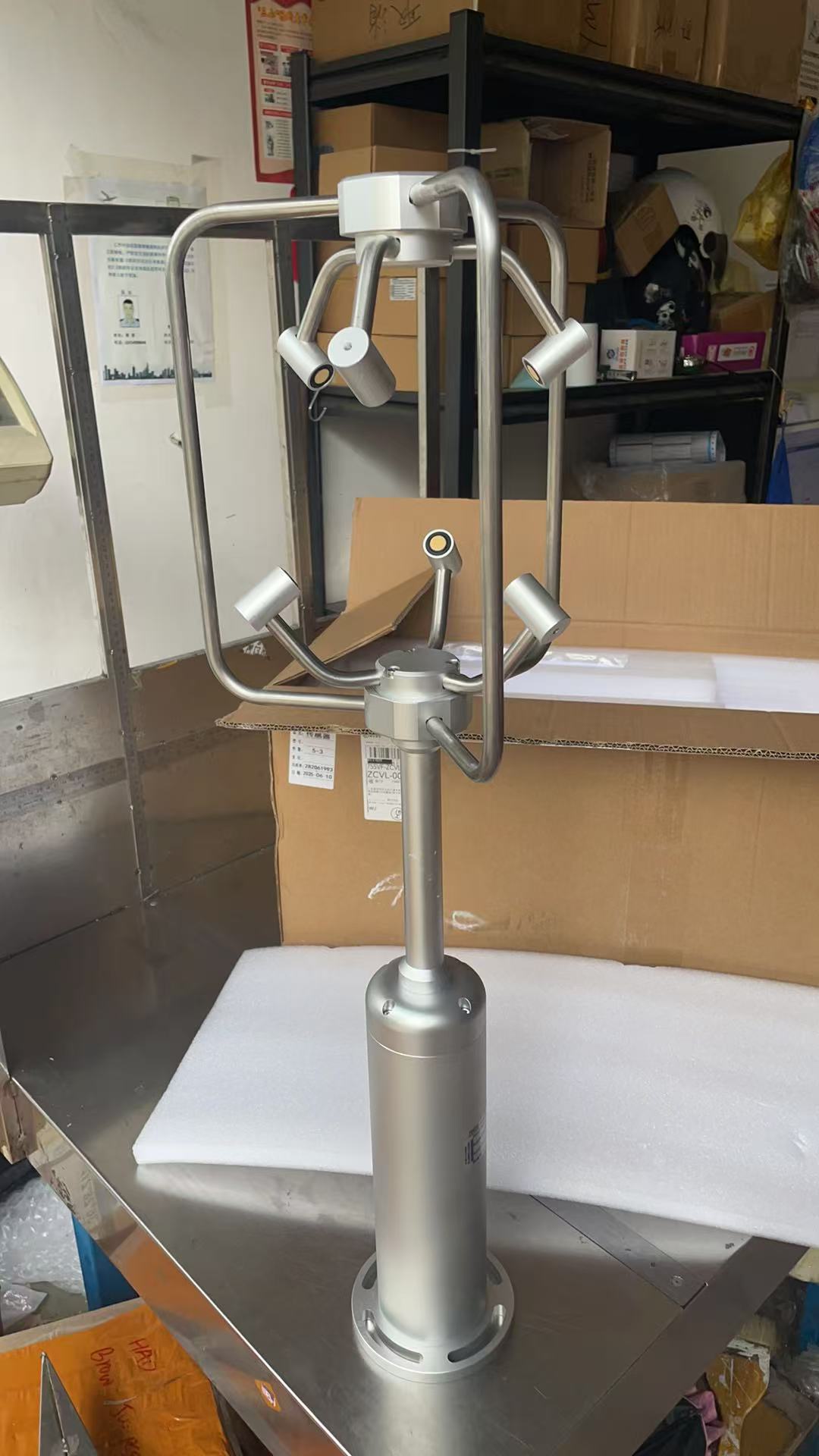

Descripción del producto del anemómetro ultrasónico 3D

El anemómetro ultrasónico 3D adopta una tecnología avanzada de medición ultrasónica y un diseño estructural único, que reduce en gran medida la influencia de la resistencia del viento y mejora la precisión de la medición. El material totalmente metálico, sin partes móviles, resistente y duradero, puede medir simultáneamente la dirección horizontal y vertical del viento, la velocidad del viento en los ejes X/Y/Z (es decir, salida vectorial U, V, W). Es adaptable a la operación en todo tipo de clima en diversos entornos, proporcionando datos confiables para el monitoreo meteorológico en varios campos. Ampliamente utilizado en el monitoreo del entorno urbano, generación de energía eólica, monitoreo meteorológico, puentes y túneles, barcos de vela, aeropuertos de aviación y otros campos.

 Principio de funcionamiento del anemómetro ultrasónico 3D

La distancia entre tres pares de transductores ultrasónicos es fija, el circuito transceptor del transductor se controla para realizar que varios pares de transductores emitan y reciban ondas ultrasónicas secuencialmente, el tiempo de vuelo ultrasónico se mide a favor y en contra del viento, y los componentes de la velocidad del viento en tres direcciones se obtienen a través de la relación entre la velocidad del viento y el tiempo de vuelo, y la velocidad total del viento se obtiene a partir del principio de síntesis vectorial. De acuerdo con el componente de la velocidad del viento en el plano horizontal para averiguar la dirección del viento horizontal, el componente de la velocidad del viento vertical para averiguar la dirección del viento vertical.

Parámetros técnicos del anemómetro ultrasónico 3D

Elementos de monitoreo velocidad sintética del viento, dirección horizontal del viento, dirección vertical del viento, velocidad del viento vectorial del eje X/Y/Z

Método de cableado del anemómetro ultrasónico 3D

(1) Si está equipado con el colector producido por nuestra empresa, puede usar directamente el cable del sensor para conectar el sensor con la interfaz correspondiente en el colector.

(2) Si el sensor se compra por separado, el cableado del sensor se define de la siguiente manera:

 Nota: La etiqueta de cableado en el cable de comunicación prevalecerá.

 Tamaño de la estructura del anemómetro ultrasónico 3D:

Instalación de medidor ultrasónico tridimensional de velocidad y dirección del viento Notas

El sensor de velocidad del viento ultrasónico puede cumplir con una serie de especificaciones, se puede utilizar en diferentes entornos alrededor del mundo, el campo no necesita realizar un mantenimiento y calibración complejos.

Ø Montar en la parte superior de la columna si es posible;

Ø recomienda una altura de montaje de al menos 2 metros sobre el suelo;

Ø El área alrededor del sensor debe estar vacía y libre de obstrucciones.

Ø Asegúrese de que el dispositivo esté alimentado por una fuente de alimentación continua durante el funcionamiento;

Ø Evite los restos de edificios circundantes, como árboles, postes de servicios públicos, edificios altos, etc. Estos pueden afectar la precisión del medidor ultrasónico de velocidad y dirección del viento.

La Organización Meteorológica Mundial ofrece los siguientes consejos:

Ø Criterios de instalación de los medidores meteorológicos: 10 metros sobre el nivel del suelo en áreas abiertas; se consideran áreas abiertas aquellos 10 metros por encima de la altura de cualquier obstáculo para el medidor meteorológico;

Ø Si se monta en un edificio, la altura de montaje del instrumento meteorológico debería ser teóricamente 1,5 veces la altura del edificio;

Ø Si se instala sobre una botavara en un mástil, una torre o una rama de un mástil, la longitud de la botavara o de la rama debe ser el doble del diámetro mínimo o de la diagonal de la torre. La botavara debe instalarse del lado del viento predominante;

Método de instalación del anemómetro ultrasónico 3D

Posicionamiento: La parte superior del anemómetro está marcada con una marca indicadora que corresponde a la fase 0° del instrumento, utilizándola como punto de partida en incrementos en el sentido de las agujas del reloj de 0 a 360°. Para garantizar que el instrumento esté instalado correctamente, antes de fijarlo, es necesario utilizar un instrumento de medición de dirección de precisión para determinar una dirección fija como referencia, en base a esta dirección para determinar la orientación de la instalación. (Normalmente se elige apuntar hacia la instalación norte).

Montaje: El dispositivo se puede fijar al soporte de montaje con 4 pernos y tuercas de acero inoxidable. El enchufe de aviación se conecta al conector en la parte inferior de la unidad. Cuando el enchufe esté conectado, gire el manguito exterior en el sentido de las agujas del reloj para bloquear el enchufe. El usuario debe proteger adecuadamente los cables contra la tracción.

NOTA: El cliente debe asegurarse de que la unidad esté instalada en un área abierta de modo que los edificios circundantes no creen obstrucciones al flujo de aire ni provoquen floculación. No instale la unidad cerca de transmisores de radar o radio.

NOTA: Nuestra empresa está en constante estado de descubrimiento, investigación y desarrollo y nos reservamos el derecho de realizar mejoras en el rendimiento y el diseño sin previo aviso.

Ficha técnica del anemómetro ultrasónico 3D

Ficha técnica del anemómetro ultrasónico 3D.pdf
