Soporte técnico

Guía de instalación del sensor de humedad del suelo de múltiples profundidades

Hora:2024-05-18 10:15:07 Popularidad:740

El sensor de humedad del suelo de múltiples profundidades adopta el principio de FDR, de acuerdo con el cambio de frecuencia de la onda electromagnética emitida por el monitor en diferentes sustancias de coeficiente dieléctrico para medir la humedad de cada capa de suelo, y utiliza el sensor de temperatura digital de alta precisión para medir la temperatura de cada capa de suelo. Por defecto, al mismo tiempo, mide la temperatura y la humedad de la capa de suelo de 10 cm, 20 cm, 30 cm y 40 cm, lo que es adecuado para el monitoreo ininterrumpido a largo plazo de un suelo representativo; puede transmitir datos a la plataforma de datos de Internet de las cosas a través de la red inalámbrica GPRS, la computadora en tiempo real y el teléfono móvil para ver los datos, lo que es conveniente y rápido, y satisface en gran medida las necesidades de uso de todos los aspectos.

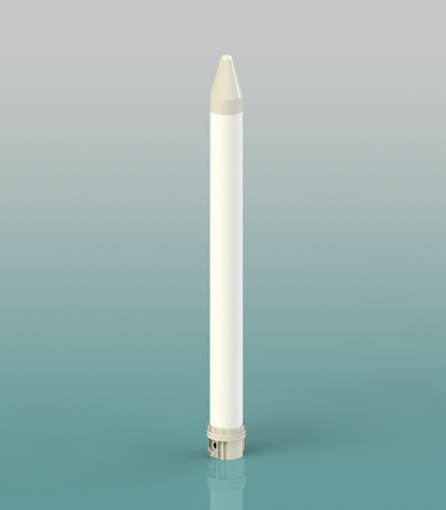

Sensor de humedad del suelo de múltiples profundidades.png

El sensor de humedad del suelo de múltiples profundidades es liviano, fácil de instalar, fácil de usar, mide con precisión y tiene muchas otras ventajas. El instrumento adopta sensores de precisión y chips inteligentes, y está compuesto por un sensor de humedad del suelo , un sensor de temperatura del suelo, una fuente de alimentación solar y un dispositivo de transmisión.

Selección del sitio de instalación del sensor de humedad del suelo de múltiples profundidades

Las estaciones (puntos) de monitoreo de humedad deben ser representativas de los principales cultivos y suelos típicos de la región, y los indicadores recolectados pueden reflejar las condiciones locales reales.

La ubicación de las estaciones (puntos) de monitoreo de humedad debe determinarse de manera integral según el tipo de suelo local, la estructura de plantación y las condiciones del terreno. Por lo tanto, en principio, se deben seleccionar las parcelas representativas con las mayores áreas representativas de plantación de cultivos y tipos de suelo en la región. En áreas con grandes cambios en las condiciones del suelo y el terreno, también se deben tener en cuenta las condiciones topográficas y geomorfológicas y los requisitos de señal para la transmisión de información, y se deben seleccionar parcelas representativas con terreno llano en la medida de lo posible.

Las instalaciones de monitoreo deben instalarse en un lado de las parcelas representativas para reducir el impacto en la agricultura; los sensores deben instalarse en la capa de suelo del área de cultivo y deben colocarse los marcadores de suelo correspondientes o vallas de protección simples alrededor de ellos para evitar colisiones y daños durante el cultivo, pero no deben colocarse muros o vallas sólidas para evitar la pérdida de representatividad de las parcelas en las que se encuentran los instrumentos enterrados al aislarlos de las parcelas circundantes.

Elija construir la estación en un terreno donde la señal, como GSM/GPRS, sea fuerte y pueda enviar mensajes SMS de datos de forma adecuada y precisa.

La selección y construcción de estaciones de monitoreo de humedad debe centrarse en las zonas agrícolas de secano dependientes de lluvia, evitando la construcción de estaciones en zonas de riego de arroz.

El sitio de la estación debe estar lo más alejado posible de bosques, edificios altos, carreteras (ferrocarriles), ríos, embalses y grandes canales para evitar el bloqueo de la señal y la influencia de fuentes de agua.

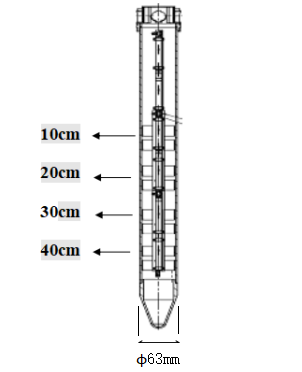

Sensor de humedad del suelo de múltiples profundidades.png

Métodos y notas de instalación del sensor de humedad del suelo de múltiples profundidades

1. Preparación de herramientas

Taladro (o pala) para inyección de suelo, recipiente para mezclar lodo, pala para lodo, llave inglesa móvil, etc.

2. Inspección del equipo

(1) Inspección del embalaje: si hay algún daño;

(2) Si el equipo y los accesorios están completos;

(3) Si el equipo (medidor de humedad integrado, panel solar y soporte) tiene daños en la apariencia;

(4) Comprobación del encendido del equipo.

3、Lista de equipos

No. NombreUnidadCantidadObservaciones
1Sensor de humedad del suelo de múltiples profundidadescolocar1
2Taladro de lechado y extracción de sueloscolocar1Opcional
3Panel solar de 10 Wcolocar1Opcional
4Soporte de montajecolocar1Opcional
5Caja de equipo
1Opcional
6Cuenta web y contraseña
1Opcional
7Manual de instruccionesCopiar1

4. Preparación previa a la instalación

(1) Integración del medidor de humedad antes de la instalación de la batería de litio incorporada durante 5 a 6 horas para cargarla para garantizar el suministro de energía para el funcionamiento del equipo;

(2) Selección del sitio de la parcela;

(3) Equipo y herramientas completos;

(4) Comprobación de normalidad del equipo;

(5) Asegurarse de que el Pad o teléfono móvil esté conectado a Internet para la consulta de datos en el sitio;

(6) Lea atentamente el manual de instrucciones del producto antes de la instalación;

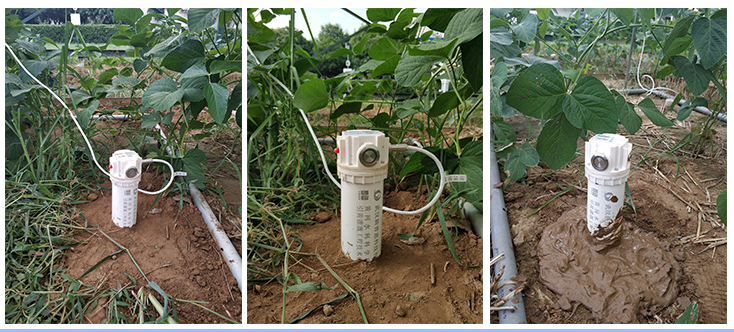

Sensor de humedad del suelo de múltiples profundidades-3.png

5. Precauciones de instalación

(1) Los agujeros deben perforarse verticalmente hacia abajo;

(2) La profundidad del orificio debe incrementarse en 5 cm por encima de la profundidad de instalación para garantizar que haya suficiente espacio para aire comprimido en la parte inferior de la instalación;

(3) Perfore agujeros a la profundidad adecuada;

(4) Está estrictamente prohibido golpear el medidor de humedad con objetos pesados;

(5) Asegúrese de que el botón del interruptor del sensor de humedad esté encendido y que el instrumento esté funcionando;

Pasos para la instalación de un sensor de humedad del suelo de múltiples profundidades

Inyección de lechada: el objetivo de la inyección de lechada es hacer que el sensor de humedad del suelo de múltiples profundidades instalado y el suelo se adhieran más firmemente sin dejar espacios, a fin de garantizar que los datos de medición sean más precisos. Como el contenido de agua de la lechada es mayor que el contenido de agua real del suelo, es necesario esperar uno o dos días después de que la lechada se solidifique básicamente antes de que se puedan utilizar los datos de medición automática.

1. Perfore el agujero con la barrena, sujetando el mango con ambas manos y girándolo en el sentido de las agujas del reloj con presión hacia abajo;

2. Retire y limpie la barrena de suelo después de perforar el agujero completo y repita el proceso hasta alcanzar la profundidad;

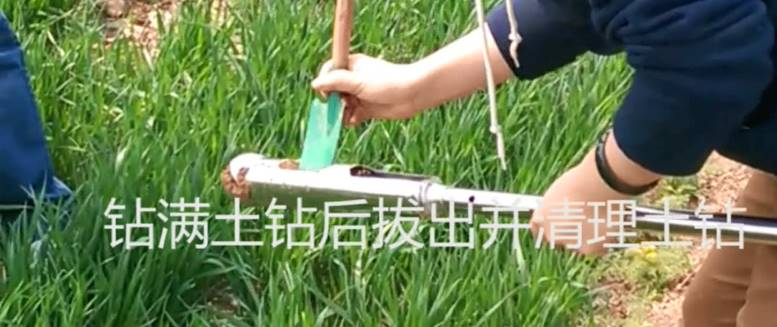

Pasos para la instalación de un sensor de humedad del suelo de múltiples profundidades (2).png

3. Coloque el transductor en el orificio que se ha perforado. La colocación y la extracción deben ser suaves. Si no es así, utilice la barrena de tierra nuevamente para escariar el orificio donde no es suave;

4. Prepare el barro, el barro no debe ser ni demasiado fino ni demasiado espeso, vierta el barro en el agujero, aproximadamente hasta la mitad del agujero.

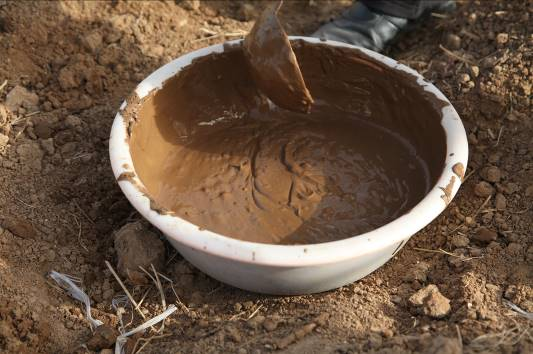

Pasos para la instalación de un sensor de humedad del suelo de múltiples profundidades (1).png

5. Inserte el sensor en el orificio, gire el sensor hacia la izquierda y hacia la derecha, de modo que el lodo se distribuya uniformemente alrededor del sensor; si el sensor se inserta hacia abajo en el proceso, hay amortiguación, lo que indica que hay aire en el lodo, en este momento, debe mover el sensor hacia arriba y hacia abajo lentamente y girarlo en el sentido de las agujas del reloj y en el sentido contrario a las agujas del reloj, para expulsar el aire.


Cuando el sensor se instala a la profundidad adecuada (plano de tierra y punto 0 cm del sensor en un plano horizontal), el orificio de instalación acumulará alrededor el desbordamiento de lodo, la instalación estará completa;

6. La inclinación del panel solar es de aproximadamente 45°, alineada con la instalación sur, de modo que maximice la aceptación de la luz solar. Una vez completada la instalación del soporte, la línea de conexión del panel solar está en el enchufe a prueba de agua y el medidor de humedad está en la conexión de la interfaz de datos de energía.

Hoja de datos del sensor de humedad del suelo multicapa tubular NBL-S-TMM

Sensor-medidor-de-humedad-de-suelo-multicapa-tubular-NBL-S-TMM.pdf
