Instalación de pluviómetro de cubeta basculante

Existen dos formas principales de instalar un pluviómetro de cubeta basculante: montaje en el suelo y montaje en soporte. A continuación, se detallan los pasos de estos dos métodos de instalación y sus ventajas y desventajas:

I. Método de instalación del pluviómetro de cubeta basculante

1. Instalación en tierra de pluviómetros de cubeta basculante

Preparación: En primer lugar, es necesario hacer una plataforma de hormigón, la altura de su exposición al plano del suelo no suele ser inferior a 30 cm, el tamaño de 40 cm de largo × 40 cm de ancho, para asegurar que el plano superior sea horizontal. La altura de la boca de recepción de lluvia desde el plano del suelo debe ser de 70 cm.

2. Pasos para la instalación en tierra del pluviómetro con balde basculante:

2.1. Realizar 3 orificios de montaje de φ12 mm de diámetro y 8-10 cm de profundidad en la mesa de cemento, fijar la base del instrumento con pernos de expansión y ajustarlo al nivel.

2.2. Ajuste el nivel del soporte del balde basculante: retire el cilindro exterior de acero inoxidable, controle y ajuste la burbuja de nivel en el soporte del balde basculante para asegurarse de que la burbuja esté en la posición central. Después de verificar el nivel de la boca de recogida de lluvia con una cinta niveladora, bloquee las tres patas con tuercas de seguridad.

2.3. Pase el cable de transmisión de señal desde la sala de máquinas a través del tubo de protección hasta la plataforma de hormigón y luego a través del orificio de la base para conectarlo con el terminal de salida.

2.4. Instale el cucharón basculante, el embudo de drenaje y otros componentes, ajuste el nivel del soporte e instale el cilindro exterior.

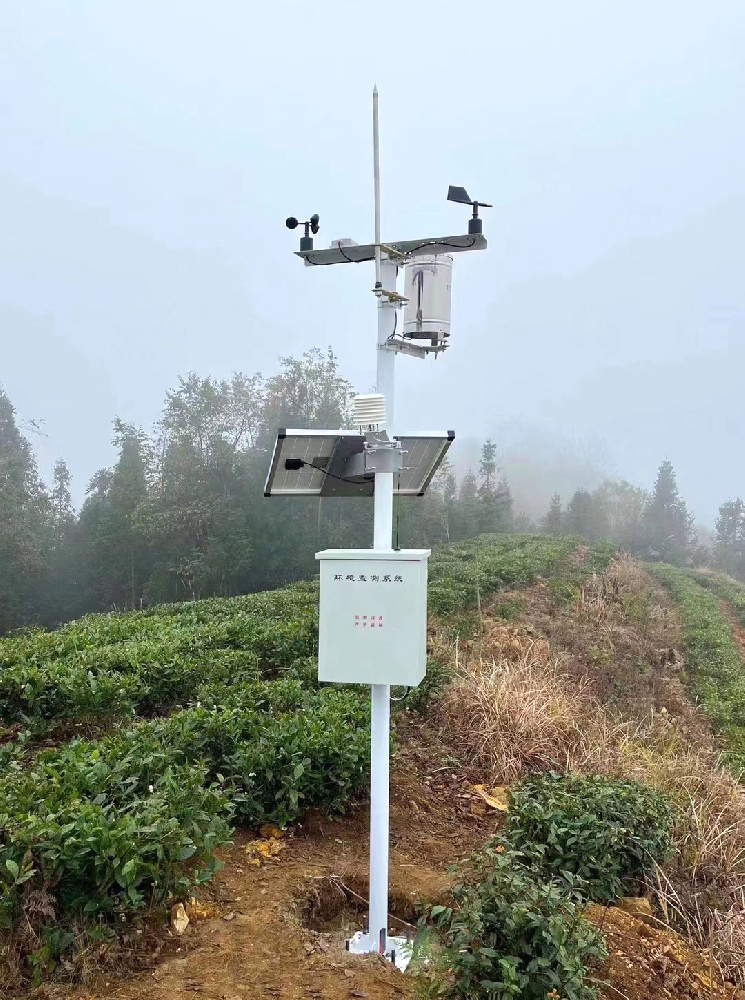

3. Instalación del soporte del pluviómetro con cubeta basculante

Los pasos específicos para la instalación del soporte pueden variar según el tipo y el diseño del soporte, pero el proceso general incluye:

Selección del soporte adecuado: Seleccione el soporte adecuado según las necesidades del pluviómetro y el entorno de instalación.

Montaje del soporte: fije el soporte en la posición deseada para garantizar que esté estable y nivelado.

Instalación del pluviómetro: instale el pluviómetro de cubeta basculante en el soporte, conecte el cable de transmisión de señal, etc.

En segundo lugar, las ventajas y desventajas de los dos métodos de instalación.

1. Ventajas de la instalación en el suelo

Buena estabilidad: gracias a la plataforma de hormigón como soporte, el pluviómetro es más estable y menos propenso a verse afectado por factores externos (como el viento).

Mantenimiento conveniente: instalado en el suelo, es conveniente para el mantenimiento y revisión diarios.

Adecuado para uso prolongado en exteriores.

Conformidad: La altura estándar (normalmente 70 cm) facilita la recopilación uniforme de datos y se ajusta a las normas de observación meteorológica.

2. Desventajas del montaje en el suelo

Requisitos sobre el terreno: es necesario realizar una mesa de hormigón especial, lo que puede incrementar el coste y el tiempo de instalación.

Afectado por el medio ambiente: La instalación en el suelo puede verse afectada más fácilmente por factores ambientales como la humedad del suelo y el asentamiento del terreno.

Restricciones ambientales: Se requieren espacios accesibles más grandes para evitar sombras e interferencias.

Inmovilidad: Una vez instalado, no es fácil trasladarlo a otra ubicación salvo circunstancias especiales.

3. Ventajas de la instalación con soporte

Alta flexibilidad: la instalación del soporte se puede ajustar en altura y ángulo según la situación real, adaptándose a diferentes entornos de instalación.

Menor costo: en comparación con la instalación sobre el suelo, la instalación con soporte puede no requerir infraestructura adicional, como mesas de concreto, lo que resulta menos costoso.

Adaptabilidad: en áreas con terreno irregular o espacio limitado o áreas con obstáculos especiales, el soporte puede proporcionar una plataforma de instalación relativamente plana y libre de obstáculos.

4. Desventajas de la instalación con soporte

Estabilidad relativamente pobre: el montaje en soporte puede no ser tan estable como el montaje en el suelo y puede verse afectado fácilmente por factores externos como el viento, que pueden afectar la precisión de la medición.

La dificultad de mantenimiento puede aumentar: si el soporte está montado en un lugar alto o inaccesible, puede aumentar la dificultad de mantenimiento y revisión.

Complejidad de instalación: es necesario asegurarse de que el soporte esté estable y nivelado, el proceso de instalación puede ser más complicado.

Mantenimiento y cuidado del pluviómetro de cubeta basculante

Independientemente del tipo de instalación, el mantenimiento y cuidado del pluviómetro de cangilones es fundamental:

Limpie periódicamente el balde basculante y el pico colector de lluvia para mantener limpios los canales.

Verifique la flexibilidad del cucharón basculante para asegurarse de que pueda inclinarse libremente.

Cuando no se utilice durante un largo periodo de tiempo, se debe proteger el arcoíris para evitar la entrada de objetos extraños.

resumen

Los métodos de instalación del pluviómetro de cubeta basculante incluyen la instalación en el suelo y la instalación con soporte. La elección de la instalación con soporte o la instalación directa en el suelo depende de la necesidad de flexibilidad, estabilidad y facilidad de mantenimiento.

Al elegir el método de instalación, se deben tener en cuenta el entorno de uso, la facilidad de mantenimiento, la estabilidad y los factores de costo. El montaje en el suelo es adecuado para puntos de observación fijos a largo plazo con altos requisitos de estabilidad y estandarización; mientras que el montaje con soporte es adecuado para entornos que requieren ajustes flexibles o limitaciones de espacio, y ofrece una mayor facilidad de operación y adaptabilidad, aunque puede ser ligeramente menos estable. De cualquier manera, garantizar que el pluviómetro esté nivelado y estable es clave para garantizar la precisión de la medición.
