Cómo funciona el sensor de velocidad del viento Wind Cup

Cómo funciona el sensor de velocidad del viento Wind Cup

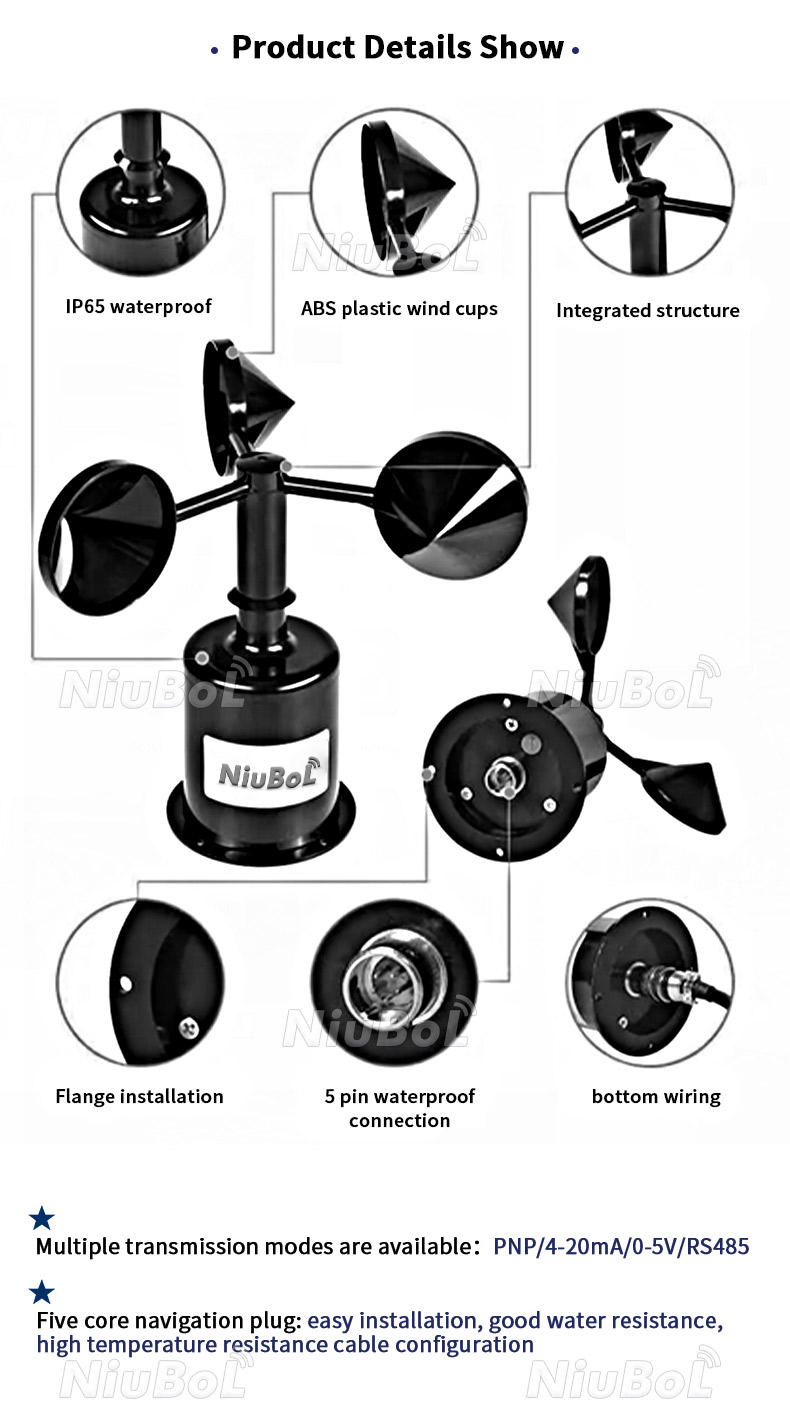

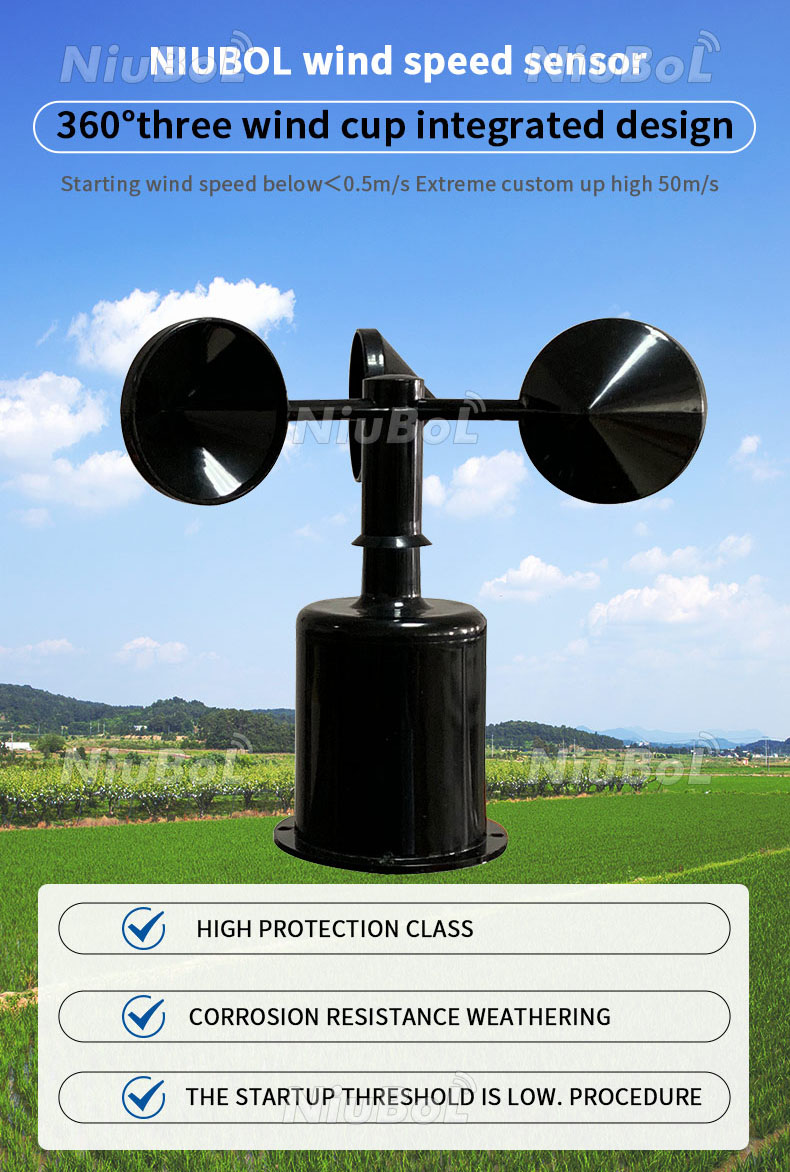

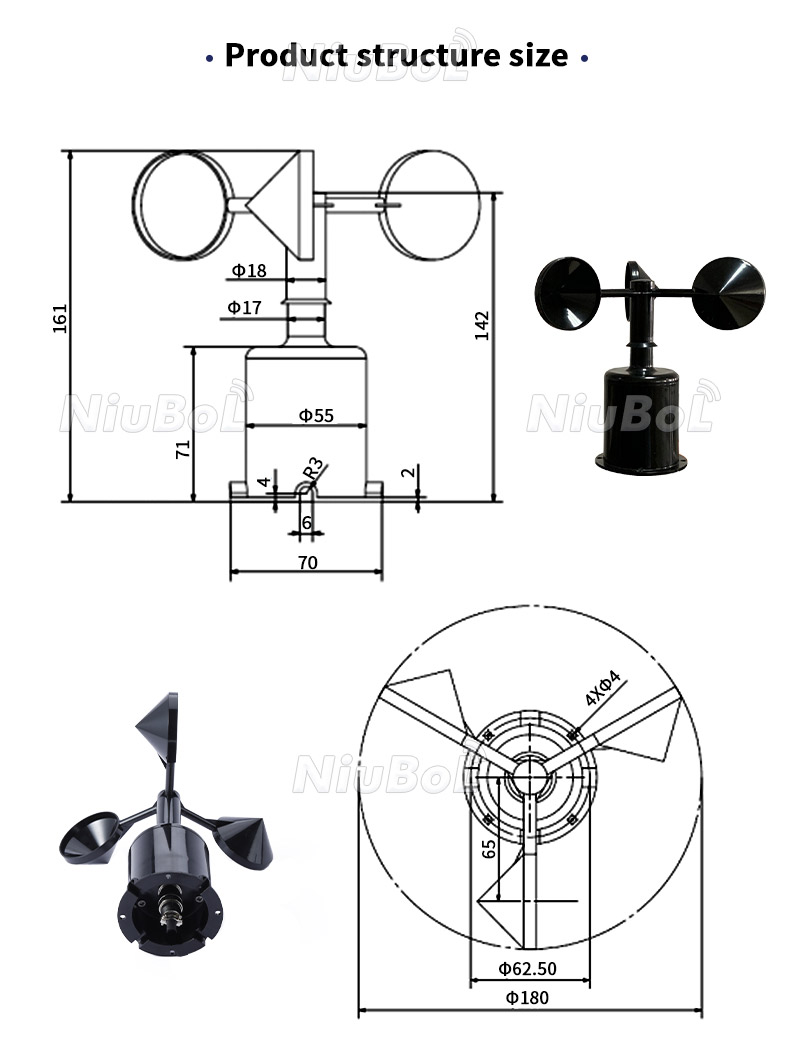

El sensor de velocidad del viento de copa, un sensor de velocidad del viento muy común, fue inventado por primera vez por Rubenson en Inglaterra. La parte sensora consta de tres o cuatro copas vacías cónicas o hemisféricas. Las copas huecas están fijadas en soportes trigonométricos en forma de estrella a 120° entre sí o en soportes en forma de cruz a 90° entre sí, con las superficies cóncavas de las copas alineadas en una dirección y todo el marco del brazo transversal fijado en un eje de rotación vertical.

Cuando el viento sopla desde la izquierda, la copa de viento 1 es paralela a la dirección del viento y la presión del viento sobre la copa 1 es aproximadamente cero en la dirección más recta al eje de la copa de viento. Las copas de viento 2 y 3 se cruzan con la dirección del viento en un ángulo de 60 grados, para la copa de viento 2, su superficie cóncava orientada hacia el viento, la presión del viento es la más grande; la copa de viento 3 es convexa y el viento alrededor del papel del viento de modo que la presión del viento que la copa de viento 2 es pequeña, debido a que la copa de viento 2 y la copa de viento 3 en la dirección del eje de la copa de viento es perpendicular a la diferencia de presión, y la copa de viento comenzó a girar en el sentido de las agujas del reloj, cuanto mayor es la velocidad del viento, mayor es la diferencia de presión inicial, mayor es la aceleración, la rotación de la copa de viento Cuanto mayor es la velocidad del viento, mayor es la diferencia de presión inicial, mayor es la aceleración y más rápido gira la copa de viento.

Después de que el rotor empieza a girar, a medida que el rotor 2 gira en la dirección del viento, la presión del viento disminuye, mientras que el rotor 3 gira a la misma velocidad en contra del viento, la presión del viento aumenta, la diferencia de presión del viento disminuye y, después de un período de tiempo (cuando la velocidad del viento permanece sin cambios), la diferencia de presión parcial entre los tres rotores es cero y los rotores giran a una velocidad constante. La velocidad del viento se puede determinar entonces de acuerdo con la velocidad de los rotores (revoluciones por segundo).

Cuando la copa de viento gira, impulsa el disco de corte multidiente coaxial o la varilla magnética para girar y, a través del circuito, obtiene una señal de pulso proporcional a la velocidad de la copa de viento, la señal de pulso es contada por el contador y, después de la conversión, se puede derivar el valor real de la velocidad del viento.

Cuando la velocidad del viento aumenta, la copa giratoria puede aumentar rápidamente la velocidad de rotación para adaptarse a la velocidad del flujo de aire, y cuando la velocidad del viento disminuye, la velocidad de rotación no puede caer inmediatamente debido a la inercia, el anemómetro giratorio en la ráfaga de viento indica que la velocidad del viento es generalmente en el lado alto para convertirse en un efecto demasiado alto (el error promedio es de aproximadamente el 10%).
