Principio de funcionamiento del sistema de control de fertilización por riego por goteo agrícola

El principio de funcionamiento del sistema de control de fertilización por riego por goteo agrícola.

1 Control de riego

El riego se divide en tres métodos de control de riego: intervención manual, cuantificación temporizada y control condicional. Independientemente del método de control, cuando se cumplen las condiciones de inicio del riego, primero se abre la válvula de interrogación del campo y la válvula de control principal, y luego se enciende la bomba para iniciar el riego. Cuando finaliza un conjunto de riego de válvulas, primero se abre el siguiente conjunto de válvulas y luego se cierra la válvula de riego (la bomba siempre está funcionando). Cuando se completan todas las válvulas de campo que necesitan ser irrigadas, primero se apaga la bomba y luego se apaga la válvula de control principal y la válvula de campo, así. Un proceso de riego ha terminado.

2 Control de la fertilización

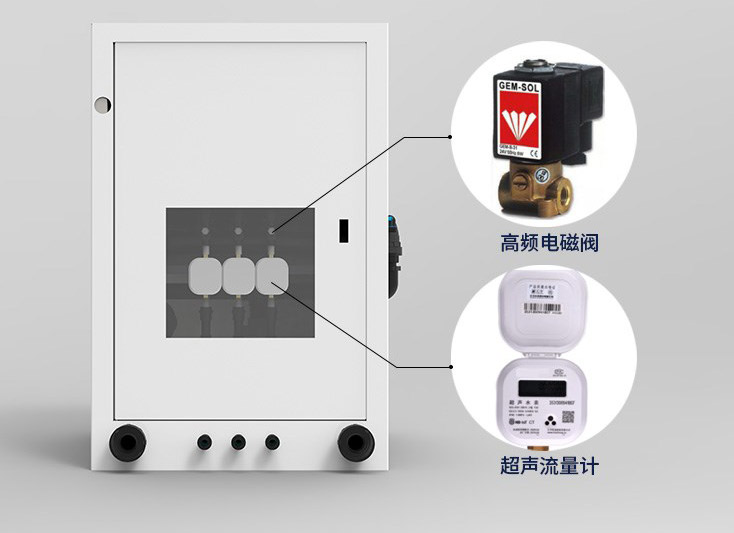

El método de fertilización de la solución nutritiva también se divide en intervención manual, cuantificación de tiempo y control condicional. Al fertilizar la solución nutritiva, el sistema informático utiliza la fórmula seleccionada y los valores de pH y CE de la solución nutritiva establecidos para mezclar el agua y el fertilizante del piloto. De acuerdo con la desviación entre el valor establecido y el valor de detección del pH y CE, se ajusta la frecuencia de inyección de fertilizante de la válvula híbrida, y la diferencia entre el valor de detección y el valor de ajuste de la solución nutritiva se puede alcanzar dentro del rango permitido en un corto período de tiempo.

Cuando finaliza un conjunto de válvulas de campo, abra primero el siguiente conjunto de válvulas y luego cierre la válvula en funcionamiento. Cuando se hayan terminado todas las válvulas de campo que necesitan fertilizarse, apague primero la bomba de fertilización y la bomba, luego apague todas las válvulas que se están abriendo para finalizar el control de fertilización.

Control automático de lavado de 3 filtros con enrollador

Existen dos métodos de control para el enjuague del filtro: uno es el control automático y el otro es el control manual por computadora. El control automático consiste en utilizar un interruptor de presión diferencial para monitorear la entrada y salida de los filtros con presión diferencial. Si el filtro está bloqueado, cuando la presión diferencial de los dos extremos alcanza el valor establecido, el trabajo actual se interrumpe inmediatamente y el grupo de filtros puede enjuagarse en orden. La duración del tiempo de enjuague se puede establecer de forma arbitraria. Después del lavado, se puede restaurar el estado operativo original del sistema.

Control manual de lavado inverso del filtro: cuando se considera que el filtro está apresurado, el botón de inicio en la interfaz del programa de retrolavado se puede realizar en cualquier momento y el filtro se puede realizar en cualquier momento.

Grupo de 4 válvulas

El sistema está dividido en 20 grupos de válvulas. Cada grupo de válvulas puede configurar de 1 a 4 válvulas para regar al mismo tiempo en la válvula del mismo grupo de válvulas. Por lo tanto, el sistema completo controla hasta 80 válvulas solenoides.

Principales características del sistema de control de fertilización por riego por goteo agrícola

1 Función potente. Operación sencilla.

Con intervención manual, cuantificación de tiempos y control condicional de los métodos de control de fertilización de riego de cría, los usuarios pueden elegir según el uso real. Al mismo tiempo, el sistema también tiene funciones como enrutamiento de filtros, consulta de información y protección de seguridad.

2 La configuración del hardware del sistema es alta, rendimiento estable y precio bajo.

El sistema controla el hardware para seleccionar PLC y pantallas táctiles importados, y la agencia de ejecución son válvulas solenoides y bombas importadas para garantizar la confiabilidad y estabilidad del sistema.

3 Ahorro de agua, fertilizantes, mano de obra provincial, reducción de la intensidad laboral y mejora del nivel de gestión de la automatización.

4. Gran practicidad. Amplia gama de aplicaciones.

Se puede utilizar ampliamente en la gestión de riego y fertilización de hortalizas, flores, árboles frutales y hongos comestibles, y tiene una gran versatilidad. La alta precisión de control ha demostrado que la concentración de líquido nutricional del sistema, EC y pH, están bien regulados, y la precisión de control puede alcanzar EC ≤ EC ± 0,1 ms/CM, PH ≤ PH ± 0,2.
