Arquitectura de IoT agrícola: capa de percepción, capa de transporte y capa de aplicación

¿Cuáles son los componentes estructurales de la Internet de las cosas agrícola?

La arquitectura del IoT agrícola se puede dividir en tres capas: capa de percepción, capa de transmisión y capa de aplicación.

Capa de percepción: utiliza diversos sensores, como sensores de temperatura y humedad, sensores de luz, sensores de dióxido de carbono, sensores de dirección del viento, sensores de velocidad del viento, sensores de lluvia, sensores de temperatura y humedad del suelo, etc. para obtener información variada sobre las plantas. La capa de percepción es la fuente de la Internet de las cosas para identificar objetos y recopilar información.

La capa de transporte está compuesta por varias redes, incluidas Internet, redes de radio y televisión, sistemas de gestión de redes y plataformas de computación en la nube.

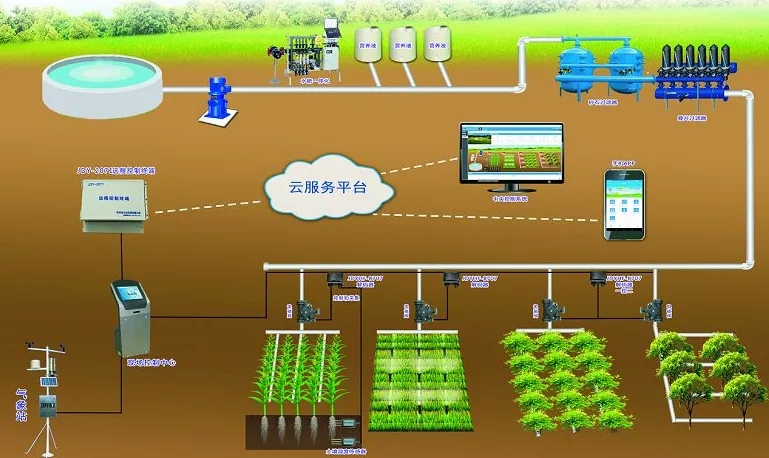

La capa de aplicación es la interfaz entre el Internet de las cosas y los usuarios. Se combina con las necesidades de la industria para realizar la aplicación inteligente del Internet de las cosas. La información del entorno de crecimiento de las plantas en tiempo real se obtiene de acuerdo con las redes de sensores inalámbricos (WSN). Como la temperatura y la humedad, los parámetros de iluminación, etc., recopilan los datos de cada nodo, almacenan y administran la información de todo el punto de prueba y controlan el riego automático, la fertilización, la pulverización, la refrigeración y la iluminación de acuerdo con diversas informaciones. Alarma automática para información anormal. La adición de cámaras puede monitorear cada invernadero y todo el parque en tiempo real.

¿Cuáles son las funciones del IoT agrícola?

1. Función de monitoreo en tiempo real

Recopilar datos en tiempo real como temperatura del aire, humedad del aire, dióxido de carbono, luz, humedad del suelo, temperatura del suelo, temperatura exterior y velocidad del viento en el invernadero (invernadero) a través de equipos de detección; transmitir los datos a la plataforma de gestión de servicios a través de la red de comunicación móvil. La plataforma de gestión analiza y procesa los datos.

2. Función de control remoto

Para los invernaderos con mejores condiciones, se instalan equipos electromecánicos como persianas eléctricas, extractores de aire y sistemas de riego eléctricos, que pueden realizar funciones de control remoto. Los agricultores pueden iniciar sesión en el sistema a través de sus teléfonos móviles o computadoras para controlar los interruptores de las válvulas de agua, los extractores de aire y las persianas enrollables en el invernadero; también pueden configurar la lógica de control, y el sistema encenderá o apagará automáticamente las persianas enrollables, las válvulas de agua y los ventiladores según las condiciones internas y externas. Y otros equipos mecánicos y eléctricos del invernadero.

3. Función de consulta

Después de iniciar sesión en el sistema con un teléfono móvil o una computadora, los agricultores pueden consultar sobre diversos parámetros ambientales, curvas históricas de temperatura y humedad, registros históricos de funcionamiento de equipos mecánicos y eléctricos, fotografías históricas y otra información en el invernadero (invernadero) en tiempo real; después de iniciar sesión en el sistema, también pueden consultar sobre políticas agrícolas locales, condiciones del mercado, información de oferta y demanda, avisos de expertos, etc., para lograr servicios de información integrales específicos.

4. Función de advertencia

La función de advertencia debe establecer con antelación los valores límite superior e inferior adecuados para las condiciones, y el valor establecido se puede modificar según los cambios en los tipos de cultivo, los ciclos de crecimiento y las estaciones. Cuando un determinado dato supera el límite, el sistema envía inmediatamente un mensaje de advertencia a los agricultores correspondientes, instándolos a tomar medidas oportunas.
