Pluviómetro de cubeta basculante RS485

El pluviómetro de cubeta basculante RS485 es un tipo de pluviómetro que emplea el protocolo de comunicación RS485 para transmitir datos. Los pluviómetros de cubeta basculante se utilizan ampliamente para medir las precipitaciones, y la incorporación de la capacidad de comunicación RS485 permite el monitoreo remoto y la integración con sistemas de adquisición de datos. Así es como funciona normalmente un pluviómetro de cubeta basculante RS485:

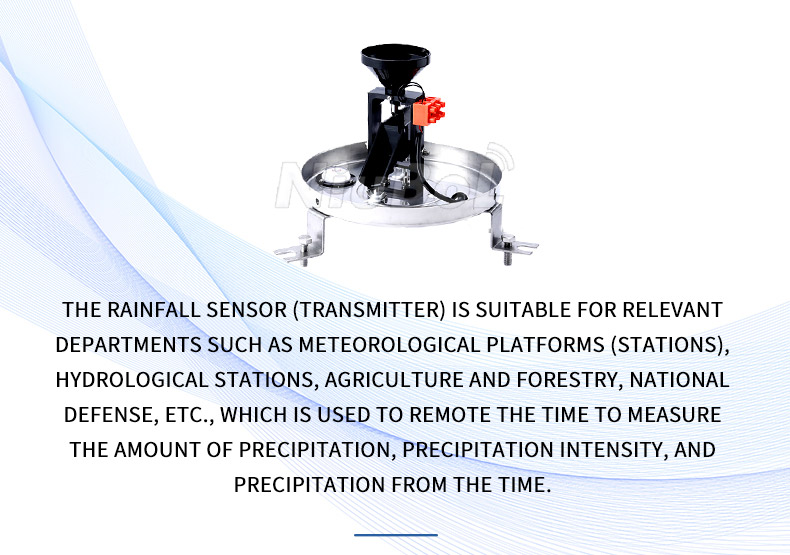

 1. Mecanismo de balde basculante: El pluviómetro consta de un embudo que recoge el agua de lluvia y la dirige hacia un mecanismo con un balde basculante. Cada vez que se recoge una cantidad específica de agua de lluvia (normalmente 0,2 mm o 0,01 pulgadas), el balde se inclina y un interruptor de láminas u otro sensor detecta la inclinación.

 2. Procesamiento de datos: Los eventos de vuelco se cuentan y procesan mediante circuitos internos dentro del pluviómetro para calcular la acumulación total de lluvia durante un período específico.

 3. Comunicación RS485: El pluviómetro está equipado con una interfaz RS485, lo que le permite comunicarse con otros dispositivos a través de una red. El protocolo RS485 permite la transmisión bidireccional de datos a largas distancias y admite la conexión de varios dispositivos en la misma red.

 4. Cableado: El pluviómetro se conecta a otros dispositivos, como registradores de datos, PLC o computadoras, mediante cables de par trenzado para comunicación RS485. El estándar RS485 utiliza señalización diferencial para una comunicación robusta en entornos industriales.

 5. Transmisión de datos: El pluviómetro envía los datos de lluvia acumulada como señales digitales mediante el protocolo RS485. Estos datos se transmiten de manera sincrónica, lo que garantiza una comunicación confiable y precisa.

 6. Red RS485: Se pueden conectar varios dispositivos RS485, incluidos otros pluviómetros o sensores ambientales, a la misma red. Cada dispositivo tiene una dirección única y el dispositivo maestro puede solicitar datos a dispositivos esclavos específicos o enviar comandos para controlarlos.

 7. Interpretación de datos: El dispositivo receptor decodifica el flujo de datos RS485 y procesa la información de lluvia acumulada. Estos datos se pueden registrar, visualizar en una interfaz de usuario o utilizar para realizar análisis adicionales y tomar decisiones.

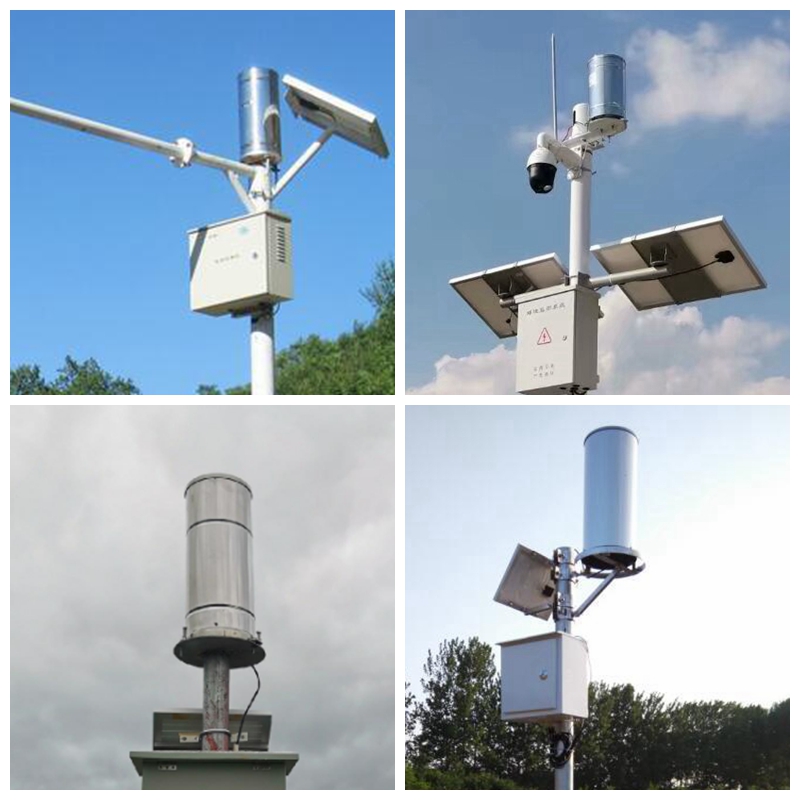

 Los pluviómetros de cubeta basculante RS485 se utilizan habitualmente en redes de monitoreo hidrológico, aplicaciones agrícolas e investigación ambiental donde la recopilación remota de datos de precipitaciones en tiempo real es esencial. La capacidad de comunicación RS485 permite una integración eficiente en sistemas de monitoreo y control más grandes, lo que permite una gestión integral de los recursos hídricos y las condiciones ambientales.

Las principales aplicaciones del pluviómetro de cubeta basculante incluyen:

1. Observación meteorológica: se utiliza para monitorear y registrar las precipitaciones, proporcionando datos de apoyo para la previsión meteorológica y la investigación climática.

2. Monitoreo hidrológico: se utiliza para medir las precipitaciones y ayudar a evaluar las condiciones hidrológicas, como la escorrentía superficial y el riesgo de inundaciones.

3. Riego agrícola: se utiliza para monitorear las precipitaciones y ayudar en las decisiones de gestión del riego agrícola.

La función y el valor del pluviómetro de cubeta basculante incluyen:

1. proporcionar datos precisos sobre las precipitaciones para proporcionar una base para la investigación y el pronóstico en meteorología, hidrología y otros campos.

2. monitorear las precipitaciones para ayudar a evaluar las necesidades en áreas como el riesgo de inundaciones, la gestión de los recursos hídricos y la agricultura de regadío.

3. Apoyar la investigación sobre el cambio climático analizando las tendencias climáticas mediante observaciones a largo plazo de los cambios en las precipitaciones.

Ficha técnica del pluviómetro de cubeta basculante

Manual de instrucciones del pluviómetro con balde basculante NBL-W-ARS.pdf

Manual de instrucciones de los sensores de lluvia NBL-W-RS V4.0.pdf
