Sensor anemómetro para estación meteorológica 4-20mA/RS485/Modbus

El sensor de velocidad y dirección del viento integrado consta de un sensor de velocidad del viento y un sensor de dirección del viento.

El sensor de velocidad del viento adopta la estructura tradicional de sensor de velocidad del viento de tres copas, y la copa de viento está hecha de material de fibra de carbono con alta resistencia y buen arranque.

La unidad de procesamiento de señales dentro de la copa puede generar la señal de velocidad del viento correspondiente según las necesidades del usuario. El sensor de dirección del viento adopta un potenciómetro de precisión y una veleta de metal ligero de baja inercia para responder a la dirección del viento, con buenas características dinámicas.

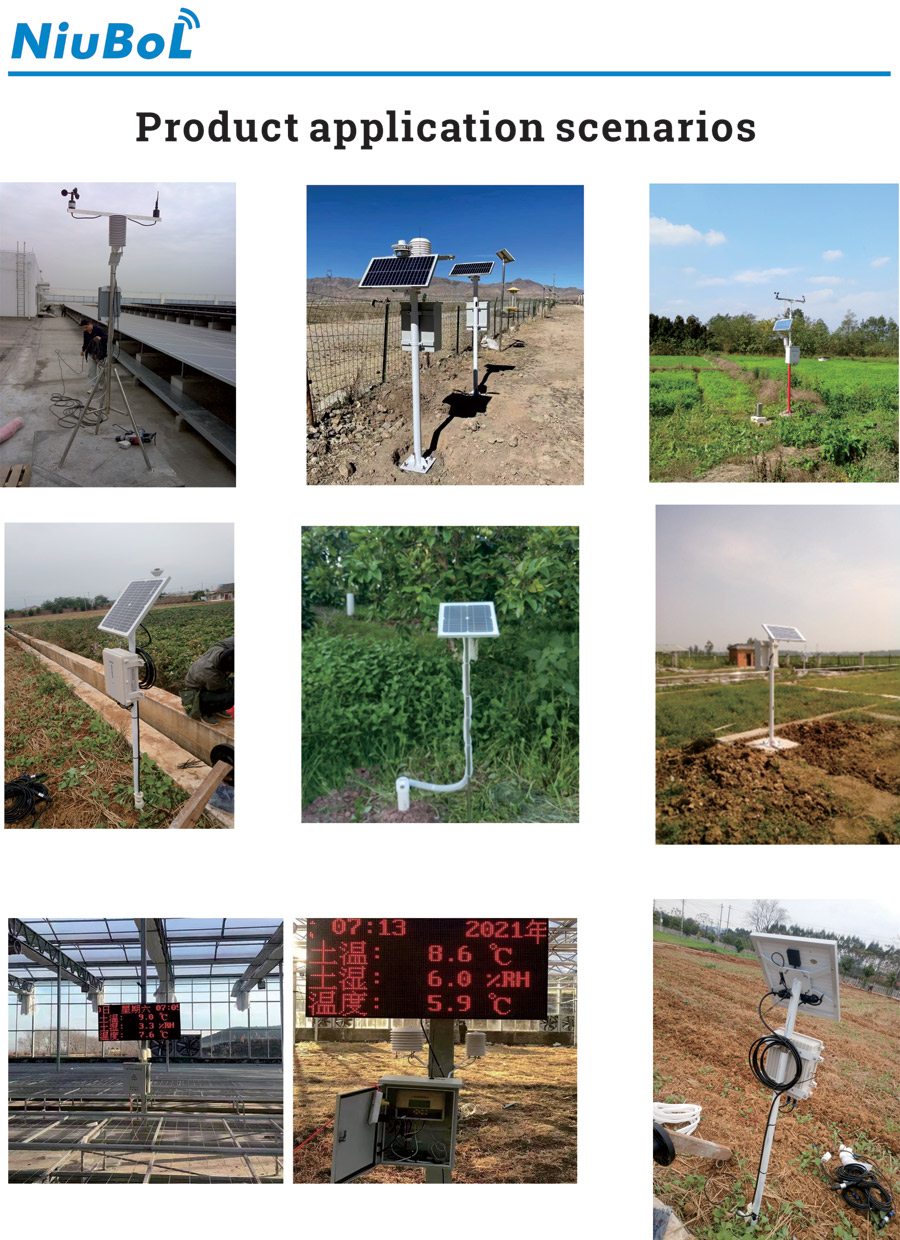

Escenarios de aplicación del sensor integrado de velocidad y dirección del viento :

El producto tiene las ventajas de un amplio rango de medición, buena linealidad, fuerte resistencia a los rayos, observación conveniente, estabilidad y confiabilidad, etc.

Puede ser ampliamente utilizado en meteorología, marina, medio ambiente, aeropuertos, puertos, laboratorios, industria, agricultura y transporte.

Parámetros técnicos del sensor de dirección y velocidad del viento integrado :

Sensor de velocidad del viento :

Rango de medición: 0~45 m/s, 0~70 m/s opcional

Precisión: ±(0,3+0,03 V)m/s (V: velocidad del viento)

Tasa de discriminación: 0,1 m/s

Velocidad inicial del viento: ≤0,8 m/s

Peso del producto: 130 g

Consumo de energía del producto: 50 mW

Sensor de dirección del viento:

Rango de medición: 0 a 360°

Resolución: 1°

Precisión: ±3°

Velocidad inicial del viento: ≤0,5 m/s

Peso del producto: 210 g

Consumo de energía del producto: 5,5 mW

Clasificación del cable: tensión nominal: 300 V, clasificación de temperatura: 80 °C

Fuente de alimentación: 5 V/12 V/24 V

Método de cableado: Tipo de voltaje: 4 cables, tipo de corriente: 4 cables, señal RS-485: 4 cables

Salida de señal: tipo de voltaje: 0-5 V CC, tipo de corriente: 4-20 mA

Señal RS-485: admite el protocolo ModBus (se puede configurar una velocidad en baudios de 9600 y una dirección de 0 a 255)

Material: carcasa de metal, perfil aerodinámico y pieza de cola de fibra de carbono de ingeniería, buena resistencia, mayor sensibilidad

Entorno de trabajo: Temperatura -40℃～50℃ Humedad ≤100%RH

Clase de protección: IP45

Instalación del sensor de velocidad y dirección del viento de una sola pieza:

Al instalar el sensor, asegúrese de que el sensor de dirección del viento esté en la parte superior y el sensor de velocidad del viento en la parte inferior, y que el sensor esté instalado en dirección vertical al suelo, hay un punto de fijación blanco en el sensor de dirección del viento, consulte la brújula incluida con el producto para mantener la dirección de la guía de dirección del viento alineada con el sur geográfico antes de su uso.

Solución de problemas :

   1、La rotación de la veleta no funciona, la histéresis es grande. Puede deberse a un uso prolongado. Hay objetos extraños en el cojinete o el lubricante se ha agotado. Llene el instrumento con aceite desde el cojinete superior del sensor o envíe el sensor de vuelta a la empresa para que le inyecten aceite. El aceite debe inyectarse desde el cojinete superior del sensor o el sensor debe devolverse a la empresa.

   2. Cuando se utiliza la salida analógica, la pantalla muestra un valor de 0 o fuera del rango. 2. Cuando se muestra la salida analógica, la pantalla muestra un valor de 0 o fuera del rango. Es posible que el colector no esté recibiendo la información correcta debido a un problema de cableado. Verifique que el cableado sea correcto y seguro. Verifique que el cableado sea correcto y seguro.

   3、Si no es por los motivos mencionados anteriormente, comuníquese con el fabricante.

El sensor de velocidad y dirección del viento integrado se compone de un sensor de velocidad del viento y un sensor de dirección del viento, el sensor de velocidad del viento adopta la estructura tradicional del sensor de velocidad del viento de tres copas de viento, la copa de viento está hecha de material de fibra de carbono, alta resistencia, buen arranque;

La unidad de procesamiento de señales dentro de la copa puede emitir la señal de velocidad del viento correspondiente según la demanda del usuario, y el sensor de dirección del viento adopta un potenciómetro denso en el interior y elige una veleta de metal ligero de baja inercia para responder a la dirección del viento, con buenas características dinámicas.

Los productos de sensores integrados de velocidad y dirección del viento tienen las ventajas de un amplio rango, buena linealidad, fuerte resistencia a los rayos, observación conveniente, estabilidad y confiabilidad, etc., pueden usarse ampliamente en meteorología, marina, medio ambiente, aeropuertos, puertos, laboratorios, industria y agricultura y transporte y otros campos.
